钻机固控系统

钻井液固相控制系统简称固控系统，它是石油钻机重要的配套系统之一，其主要作用是清理钻井液中不必要的固相颗粒，保持钻井液性能的稳定，以便优化钻井泵和其它钻井设备的工作条件，提高钻井效率。钻井液固相控制系统主要由钻井固控设备(振动筛、真空除气器、除砂器、除泥器、离心机、泥浆搅拌罐、泥浆混浆罐)及辅助管线和电控等组成。适用于2000-9000米石油钻井工程。

正道能源公司完全自主设计和生产全套固控设备及成套系统，能生产适用于2000-9000米石油钻井工程的550HP-3000HP钻机固控系统。能满足国外钻井公司更高标准更复杂工艺的固控系统生产制造需要。成套固控系统已经出口到多个国家和地区，目前已经为沙特阿美公司，阿联酋ADNOC公司，俄罗斯PNG公司等大型国际钻井公司生产配套过ZJ50-70钻机固控。在我国新疆塔里木9000米超深钻井配套有ZJ90固控系统等。（ 参考《相关阅读》），并因地制宜，不断优化固控系统方案，科学配置和布局，让钻机固控系统能适应各种复杂的钻井工艺和泥浆处理要求。

正道能源钻机固控系统优势

正道能源具有API Q1认证，ISO9001认证、欧盟CE认证，拥有自己的生产中心，完备的机加设备，技术丰富的工程师，和先进的制造工艺，依托自身多年行业技术积累，为客户提供整套石油钻机固控系统设计制造方案，包括：钻机固控系统配置方案，钻机固控设备生产方案，钻机固控系统现场运营方案等。其具有优势：

■ 拥有50多项钻井固控设备各类新型发明专利；
■ 享有钻井固控设备技术研发中心荣誉；
■ 拥有12年钻机固控设备和系统设计生产经验；
■ 众多国内外大型石油钻井固控系统成功应用案例；
■ 固控设备全系自主生产，系统组成更科学更可靠；
■ 先进的固控系统设计理念，可适应复杂钻井要求；
■ 模块化组合，全防爆电路，安装便捷，安全可靠；
■ 能适应恶劣的钻井工作状况，耐寒、耐热、防爆、防漏、防腐并防雨水。

正道能源石油钻机固控系统方案

固控系统根据钻井的深度来决定选用的设备，一般会根据ZJ20-ZJ90钻机的型号选配。通常情况下：ZJ30钻机一下只需要3级固控设备：钻井液振动筛，除砂器，除泥器；ZJ30以上是5级净化设备：钻井液振动筛，真空除气器，除砂器，除泥器，钻井液离心机；泥浆罐的数量根据钻井泥浆的总容积计算，选择合适的数量以及尺寸。正道能源可设计配套ZJ20-ZJ90钻机固控系统，系统方案可同技术工程师详细沟通。

参数名称	系统规格
系统类型	撬装式  车载式  保温式
匹配钻机	ZJ20   ZJ30  ZJ40  ZJ50  ZJ70  ZJ90 钻机
应用行业	石油钻井 煤层气钻井 天然气钻井 页岩气钻井
系统设备	振动筛 真除器 除砂除泥器 离心机 泥浆罐 搅拌器 射流混浆 供浆泵 药品罐 坐岗房
系统附件	管汇、液位计、走道、飘台、护栏 扶梯、爬梯、防爆灯、防雨/遮阳/保温棚
系统方案	根据客户需求提供定制固控系统方案

低温钻机固控系统（丛式钻机固控系统）

低温轨道钻机固控系统（丛式井固控系统）是针对极寒钻井环境（俄罗斯）开发的适合5000-7000m低温轨道钻机配套的泥浆循环系统，其区别常规钻机固控系统不同之处钻井液罐底座带有与地面轨道配套的高强度合金钢滚轮，可以实现系统在轨道上整体移动，并且具有一整套完整的耐低温保温设施，包括设备加热系统，保温棚等，以及能在-45～50℃环境下对钻井液进行配置 贮存 循环和净化等。

正道能源公司针对极寒地区，比如俄罗斯远东地区 西伯利亚地区，设计开发的低温液压轨道钻机固控系统，丛式钻井固控系统，可适配4000-7000m的LDB轨道钻机。其规格包括：ZJ50LDB低温钻机固控系统，ZJ70LDB低温钻机固控系统。

正道能源低温钻机固控系统优势

正道能源根据客户工况提供科学经济的低温轨道钻机固控系统一整套设计方案，系统设备采用优质的耐低温材料，科学的保温管路设计和良好的保温效果，配置有完备的加热装置，能确保钻井泥浆在-45～50℃环境下正常调配 储存 循环和净化等作业。钻井液罐底座带有与地面轨道配套的高强度合金钢滚轮，可以实现系统在轨道上整体移动。

■ 系统泥浆罐的主体型材采用Q345D低合金钢焊接而成；
■ 配备了极地蒸汽加热系统和多台蒸汽暖风机；
■ 配置保温棚保护整套系统及电缆设施不受冻；
■ 罐底带合金滚轮，轨道自由移动；可以实现多口井的丛式钻井；
■ 能确保固控系统在极地高寒地区-45度恶劣的环境下正常工作；
■ 模块化组合，全防爆电路，安装便捷，安全可靠；

正道能源低温钻机固控系统方案

低温钻机固控系统设备方案包括：保温管线 保温棚，加热设备，以及耐低温型的钻井液振动筛，真空除气器，除砂除泥器，钻井液离心机，带轨道滚轮的泥浆罐 混将罐等设备。

参数名称	系统规格
系统类型	低温钻机固控系统  丛式钻机固控系统
匹配钻机	ZJ50LDB   ZJ50LDB 钻机
应用行业	石油钻井 天然气钻井
系统设备	蒸汽加热系统 保温棚 蒸汽暖风机 振动筛 真除器 除砂除泥器 离心机 泥浆罐 搅拌器 射流混浆 供浆泵 药品罐 坐岗房
系统附件	管汇、液位计、走道、飘台、护栏 扶梯、爬梯、防爆灯
系统方案	根据客户需求提供定制固控系统方案

煤层气钻机固控系统

煤层气钻井固控系统（泥浆净化系统）是针对煤层气钻井特点在传统石油钻机固控系统的基础上进行高度集成。其不仅具备石油钻机固控系统同样的泥浆处理能力同时还具备泥浆回收和净化能力，而且整个固控系统结构相对石油固控系统更加紧凑、集成能力强，运输方便等特点。

煤层气钻井基本在2000米-4000米，针对煤层气钻井、地热钻井特性，正道能源依托石油钻井固控技术优势，为客户提供一 整套煤层气钻井泥浆固控系统设计和制造，同煤层气钻机配套的钻机固控系统，ZJ20-ZJ40煤层气钻机固控系统。可以满足4000m以内的煤层气钻井施工所需钻井液的处理要求，也可应用到岩心钻探施工中。

正道能源钻机固控系统优势

在如何给煤层气钻机配置泥浆处理设备和系统方面，正道能源是根据客户煤层气钻机及钻井地层条件，定制煤层气钻井固控系统。

■ 煤层气系统设备配置科学经济，性能稳定可靠；
■ 固控系统结构紧凑简单、运输安装方便；
■ 可以满足4000m以内的煤层气钻井要求；

正道能源石油钻机固控系统方案

煤层气钻机固控系统一般会根据ZJ20-ZJ40钻机的型号选配。

参数名称	系统规格
系统类型	撬装式
匹配钻机	ZJ20   ZJ30  ZJ40钻机
应用行业	煤层气钻井 地热钻井 页岩气钻井
系统设备	振动筛 真除器 除砂除泥器 离心机 泥浆罐 搅拌器 射流混浆 供浆泵 药品罐 坐岗房
系统附件	管汇、液位计、走道、飘台、护栏 扶梯、爬梯、防爆灯
系统方案	根据客户需求提供定制固控系统方案

修井机固控系统

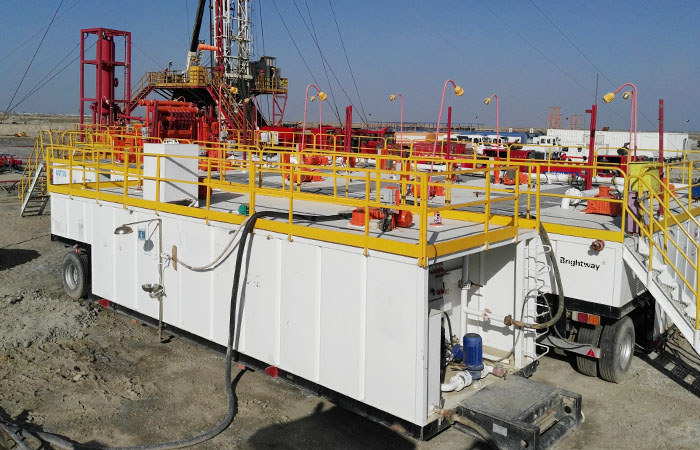

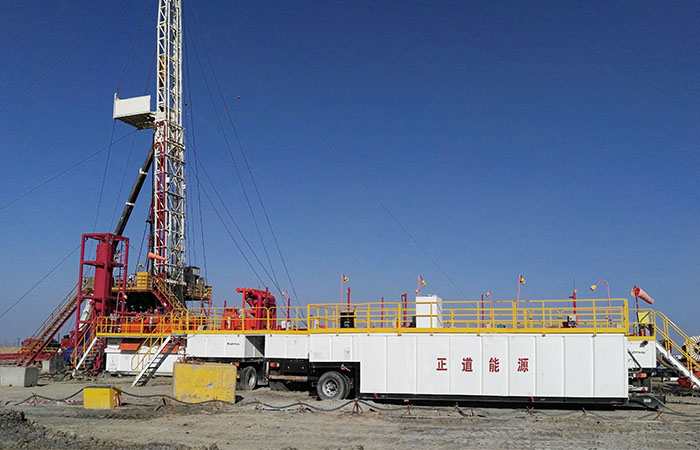

车载式固控系统（拖车式固控系统）常应用到修井现场，为了适配修井机而设计，系统配置有拖车底座，可来回多个井场自由移动。移动式钻井泥浆固控系统可以安装在各种形式的拖车(如轮胎拖车、滑橇拖车等)上移动方便。利用撬装式原理，将功能组件集成于一个整体底座，方便地整体迁移，节省占地面积。设备的生产、组装都在工厂内完成，现场安装工作量少。

修井机固控系统是正道能源专门针对修井工程和 XJ350-XJ750修井机特点定制的。其最大特点：主要依托钻机固控系统，集成钻机固控设备到拖车上，在于整套固控系统带有车轮拖车设计，可以被拖车拖行方便每个井场来回移动作业，方便快捷高效！因此被称作车载式固控系统，可移动式固控系统等。

正道能源修井机固控系统优势

正道能源依托自身多年在石油钻井固控装备行业制造经验积累，针对修井工程特点，定制设计车载式固控系统方案，其具有优势：

■ 固控系统方案布局 配置科学经济；
■ 拖车式固控设备及泥浆罐，配置车轮方便多个井场自由调度移动；
■ 固控设备模块化设计，安装快速便捷，节约现场施工时间；
■ 固控系统方案灵活，可适配不同修井机作业；

正道能源修井机固控系统方案

修井机固控系统一般会根据XJ350-XJ750钻机的型号选配。通常情况下：配置车载式泥浆罐及罐面固控设备，包括：振动筛，除砂除泥器，真空除气器，离心机，搅拌器，混浆漏斗以及砂泵。

参数名称	系统规格
系统类型	可移动式  车载式  便捷式
匹配钻机	XJ350   XJ550  XJ750  XJ950  修井机
应用行业	石油钻井 修井工程
系统设备	车载筛分设备 车载除砂设备 车载除气设备 车载离心设备 车载混浆设备 车载泥浆罐 拖车式消防罐 拖车式发电机等
系统附件	管汇、液位计、走道、飘台、护栏 扶梯、爬梯、防爆灯
系统方案	根据客户需求提供定制固控系统方案
