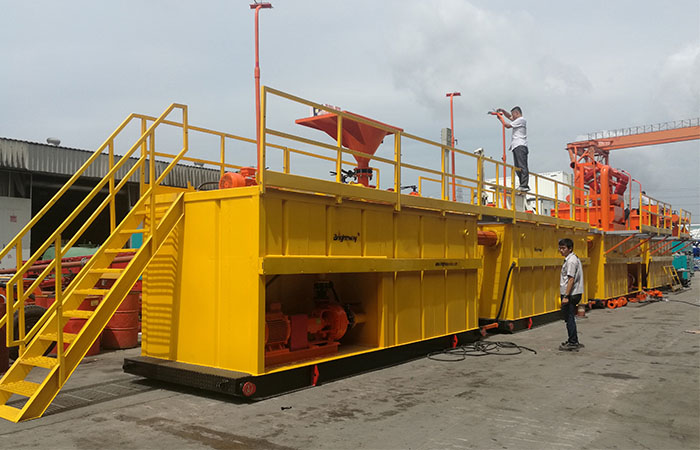

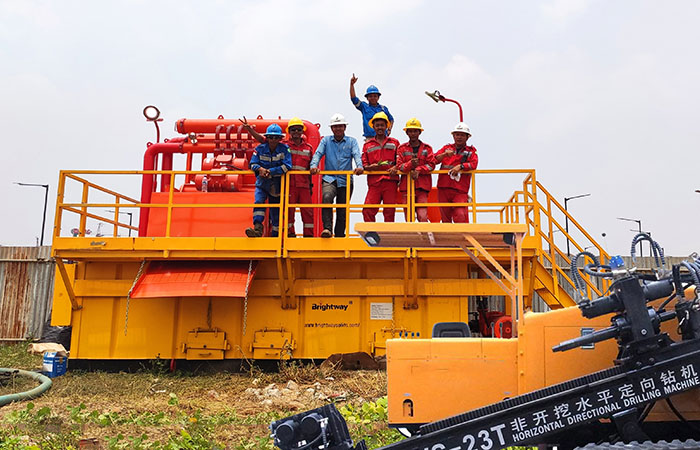

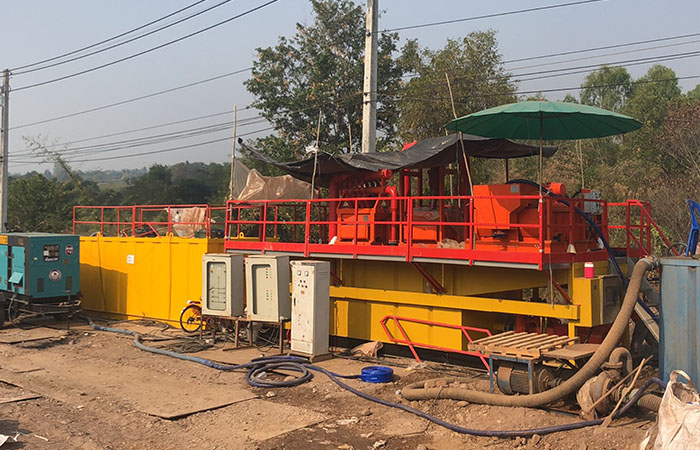

泥浆回收系统

泥浆回收系统是为满足国内外非开挖技术要求而研发设计生产的，用于净化处理水平定向穿越过程中从地下返回的泥浆。通过振动筛、清洁器等固相控制设备将大粒径的钻屑分离出去，通过混浆装置添加所需的泥浆材料，并搅拌循环均匀，达到再次使用的性能要求，通过泥浆泵泵入水平定向钻系统进行反复循环利用。

正道能源致力于泥浆净化回收系统、泥浆混配系统研发制造。正道能源BWMRS系列泥浆回收系具有泥浆净化回收，泥浆配浆混浆，泥浆储存为一体的自循环系统，可广泛应用到建筑施工，市政管网建设，地下官网改造，通讯光缆地下铺设，河流湖泊定向穿越等HDD非开挖泥浆回收，小型地热井水井，小型盾构工程等钻探泥浆回收。

正道能源泥浆回收系统优势

正道能源依托在石油钻井固控设备系统设计生产优势，在非开挖领域，泥浆回收系统成套设备包括振动筛 除砂除泥器 离心机 射流混浆装置等设备均为自主研发。

■ 12年油气田/非开挖领域大型泥浆系统设计生产经验；
■ 国内外多项大中型定向钻泥浆回收系统成功案例；
■ 系统组成设备全系自主生产，系统组成更科学更可靠；
■ 系统型号规格全面，可满足多种非开挖工程使用场景；
■ 易损部件最少化，降低客户使用中的成本；

正道能源泥浆回收系统方案

正道能源BWMRS系列泥浆回收系统为标准化系统，根据非开挖钻机吨位和泥浆流量以及客户需求，来设计和制造配套泥浆回收系统（泥浆循坏系统），包括：BWMRS-350 ( 80m³/h )，BWMRS-500 (120m³/h )，BWMRS-1000 (240m³/h ) 等泥浆回收系统。详细参数如下：

型号	BWMRS-200	BWMRS-350	BWMRS-500	BWMRS-1000	BWMRS-1500
最大处理量	45m³/h （200GPM）	80m³/h （350GPM）	120m³/h （500GPM）	240m³/h （1000GPM）	300m³/h （1500GPM）
匹配钻机	80-160T	160-200T	250-350T	500-800T	1000T
泥浆泵流量	800L/min	2000-2500L/min	2000-2500L/min	4000L/min	5000-5500L/min
总功率	45KW	45KW	100KW	150KW	250KW
外观尺寸	5000×2300×2850mm	7500×2300×2950mm	9500×2000×1600mm	11500×2400×3560mm	11500×2400×3560mm

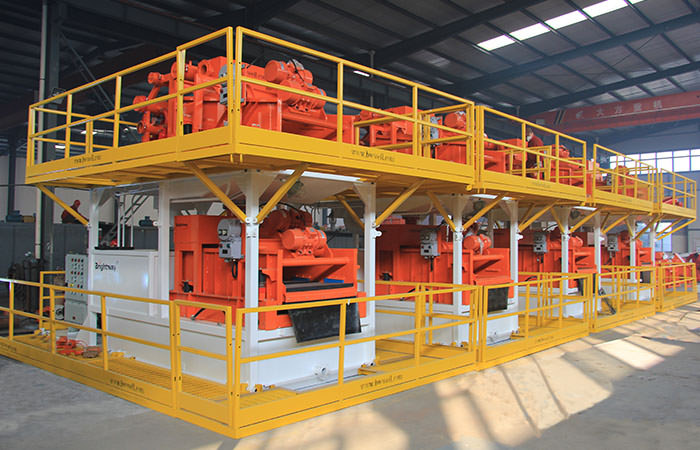

泥水分离站

大型泥水分离站适用于像地铁建设，大型隧道挖掘等泥水平衡盾构大型施工，其承担盾构施工 隧道掘进过程中的固液分离及泥浆循环处理任务，从而达到泥浆减量化，方便泥浆外运，水资源回用的目的。可有效提高施工速度，节省大量的时间和周期成本，为用户带来明显的节能、增效效益。

针对大型盾构工程，正道能源BWSP系列泥水分离设备，可模块化组合快速建设大型泥水分离站，可广泛应用到地铁盾构施工、地下管廊顶管施工建设、隧道掘进工程等大中型非开挖工程项目领域。

正道能源泥水分离站优势

正道能源泥水分离站配置有高激振力的双层振动筛，具有可调节且现场验证的筛网系统，高耐磨聚氨酯或铸铁旋流系统，采用耐磨泵组等，具备能够处理含高固相的泥浆液能力，实现微型盾构或顶管泥浆和盾构泥浆的优化处理。

■ 12年油气田/非开挖领域大型泥浆系统设计生产经验；
■ 国内外多项大中型定向钻大型泥水分离站成功案例；
■ 系统配制高激振力双层振动筛，分离高效和运行稳定；
■ 高耐磨聚氨酯或铸铁旋流系统，有效控制泥水分离精度；
■ 系统模块化设计，易于安装和操作，体积小，便于运输；
■系统模块化设计，可快速安装组建大型泥水分离站；

正道能源泥水分离站规格参数

泥水分离站为非标设备系统，正道能源公司根据盾构机及泥浆流量来设计和制造配套来设计泥水分离站方案，和现场泥水分离站建设方案。 以下型号参数仅供参考，具体以沟通确认的系统方案为准。

型号	处理量	最小分离粒径	泥浆比重	顶管机外径
BWSP3000	2500~3600m³/h	15um	1.15-1.3g/cm³	15500~18000mm
BWSP2000	1500-2000m³/h	15um	1.15-1.3g/cm³	12400 mm
BWSP1000	850-1200m³/h	15um	1.15-1.3g/cm³	5500-7000 mm
BWSP500	400~500m³/h	15um	1.15-1.3g/cm³	4200 mm
BWSP250	200~250m³/h	15um	1.15-1.3g/cm³	2000-2100mm
BWSP200	180~200m³/h	15um	1.15-1.3g/cm³	1800-2000mm
BWSP180	150~180m³/h	15um	1.15-1.3g/cm³	1500-1800mm
BWSP150	120~150m³/h	15um	1.15-1.3g/cm³	1200-1500mm
BWSP120	100~120m³/h	15um	1.15-1.3g/cm³	1000-1200mm

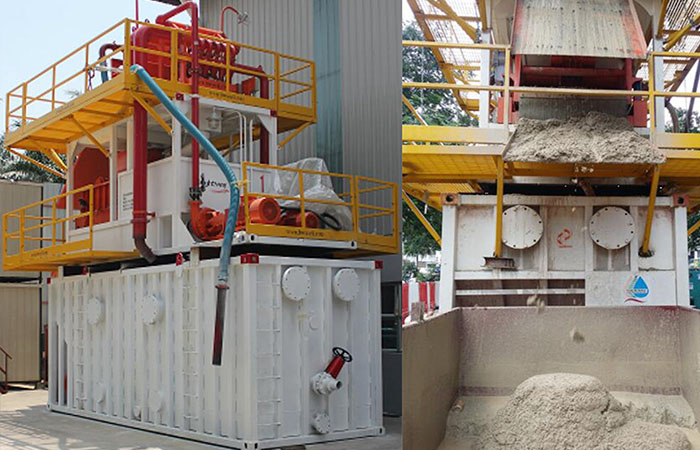

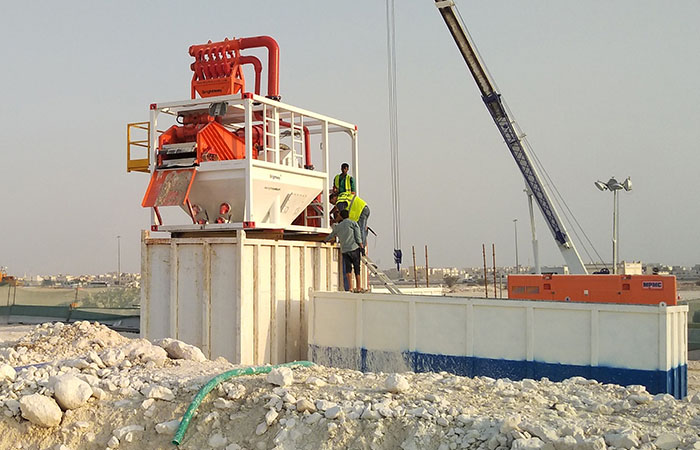

顶管机泥水分离系统

顶管机泥水分离系统是针对微型隧道掘进机设计配置的泥水分离设备。可广泛应用到城市地下管廊建设，城市下水道铺设，小型隧道钻探等工程领域。系统多为上下结构设计，节约占地面积，可快速实现泥水两相分离，有效提高施工速度，节省钻探泥浆处置成本。

正道能源研发的BWSP系列泥水分离系统，可适配1-2米小口径 中口径 顶管机和2米以上的人大口径顶管机，系统处理能力和顶管机施工能力匹配，可模块化组合建设大型泥水分离站，可广泛应用小型隧道掘进，地下管廊建设，下水管道铺设等中小型非开挖工程项目领域。

正道能源BWSP系列泥水分离系统优势

正道能源BWSP系列泥水分离系统配置有高激振力的双层振动筛，具有可调节且现场验证的筛网系统，高耐磨聚氨酯或铸铁旋流系统，采用耐磨泵组等，具备能够处理含高固相的泥浆液能力，实现微型盾构或顶管泥浆和盾构泥浆的优化处理。

■ 12年油气田/非开挖领域大型泥浆系统设计生产经验；
■ 国内外多项大中型定向钻泥浆回收系统成功案例；
■ 系统配制高激振力双层振动筛，分离高效和运行稳定；
■ 高耐磨聚氨酯或铸铁旋流系统，有效控制泥水分离精度；
■ 系统模块化设计，易于安装和操作，体积小，便于运输；
■系统模块化设计，可快速安装组建大型泥水分离站；

正道能源BWSP系列泥水分离系统规格参数

BWSP系列泥水分离系统为非标设备系统，正道能源公司根据不同管径的顶管机以及顶管机泥浆流量来设计和制造配套泥水分离系统，具体系统需要和我们的工程师对接， 以下型号参数仅供参考，具体以沟通确认的系统方案为准。

型号	处理量	最小分离粒径	泥浆比重	顶管机外径
BWSP3000	2500~3600m³/h	15um	1.15-1.3g/cm³	15500~18000mm
BWSP2000	1500-2000m³/h	15um	1.15-1.3g/cm³	12400 mm
BWSP1000	850-1200m³/h	15um	1.15-1.3g/cm³	5500-7000 mm
BWSP500	400~500m³/h	15um	1.15-1.3g/cm³	4200 mm
BWSP250	200~250m³/h	15um	1.15-1.3g/cm³	2000-2100mm
BWSP200	180~200m³/h	15um	1.15-1.3g/cm³	1800-2000mm
BWSP180	150~180m³/h	15um	1.15-1.3g/cm³	1500-1800mm
BWSP150	120~150m³/h	15um	1.15-1.3g/cm³	1200-1500mm
BWSP120	100~120m³/h	15um	1.15-1.3g/cm³	1000-1200mm

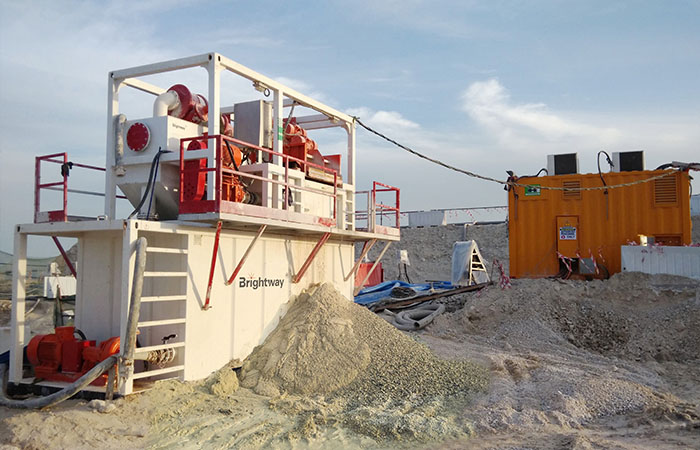

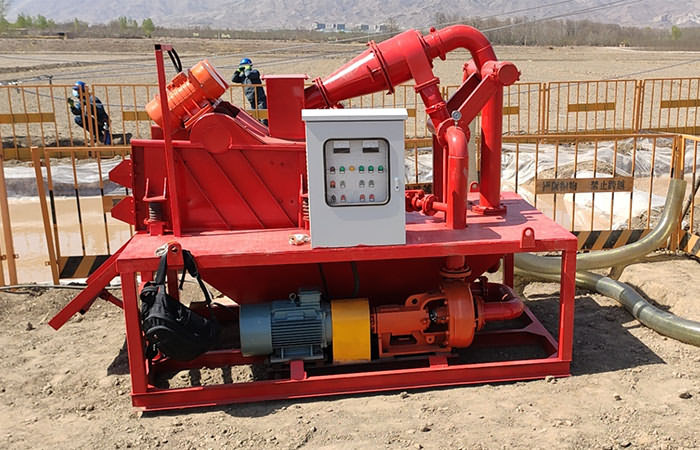

小型泥水分离器（泥水分离机）

泥水分离器也被称泥水分离机，是一种小型泥水分离设备，通常应用在建筑施工，打桩工程，连续墙建设等领域。其由小型振动筛和除砂器组成，结构简单，可快速实现泥水分离，实现干料外运，水回用的目的。它可以有效的控制施工用泥浆的浆水质量，对泥浆中的固相颗粒进行固液分离，提高桩基成孔率，降低膨润土的用量降低造浆成本。可实现泥浆废渣的环保运输与浆水排放，满足环保施工的现场要求。

正道能源公司BWDP系列小型泥水分离器，具有体积小，主要应用于建筑打桩 桩基 连续墙等工程领域泥浆快速分离，干料外运。

正道能源BWDP系列泥水分离器优势

正道能源BWDP系列小型泥水分离器具有：泥浆净化除砂效率高，可达95%以上，很好的脱水效果，适用性好，适合不同地层的钻孔进尺等特点。

■ 高耐磨双旋流器组合通，过离心沉降原理，有效分级；
■ 双层振动筛，聚氨酯筛网，耐磨耐用；
■ 采用高频振动电机，增加筛分净化率；
■ 耐腐蚀砂泵，轻型高速，泵送速度快；

正道能源BWDP系列泥水分离器规格参数

正道能源为客户提供项目施工现场泥浆一体化解决方案，如果对泥浆特殊处理要求，泥水分离器可非标定制，具体可和我们的工程师对接确定方案，BWDP系列小型泥水分离器型号参数仅供参考如下：

型号	处理量	最小分离粒径	泥浆比重
BWDP-120	100~120m³/h	15um	1.15-1.3g/cm³
BWDP-100	90-100m³/h	47um	1.3-1.4g/cm³
BWDP-80	60-80m³/h	47um	1.3-1.4g/cm³
BWDP-60	40-60m³/h	47um	1.3-1.4g/cm³
BWDP-40	30-40m³/h	47um	1.3-1.4g/cm³
