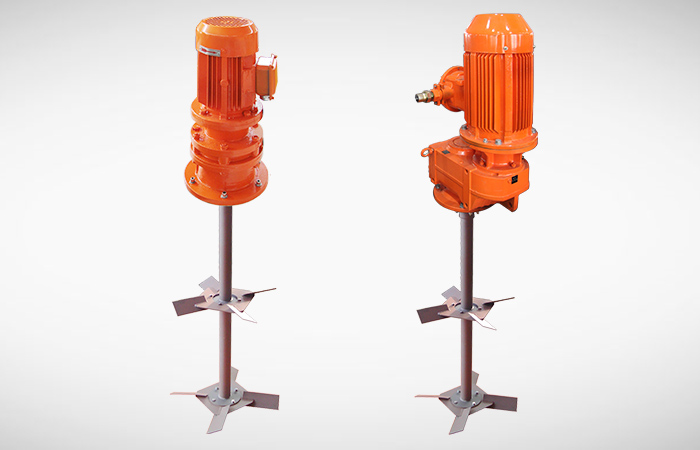

泥浆搅拌器类型

泥浆搅拌器属于钻井液罐式固控设备中的一种，其主要用于钻井液的搅拌混合，防止钻井液固相颗粒在其罐式循环系统中沉积，使循环钻井液性能稳定，混合均匀。泥浆搅拌器的传动结构主要由电机、减速装置、联轴器及搅拌轴组成。在固控设备中最常用的泥浆搅拌器的形式并不多。主要为以下2种：

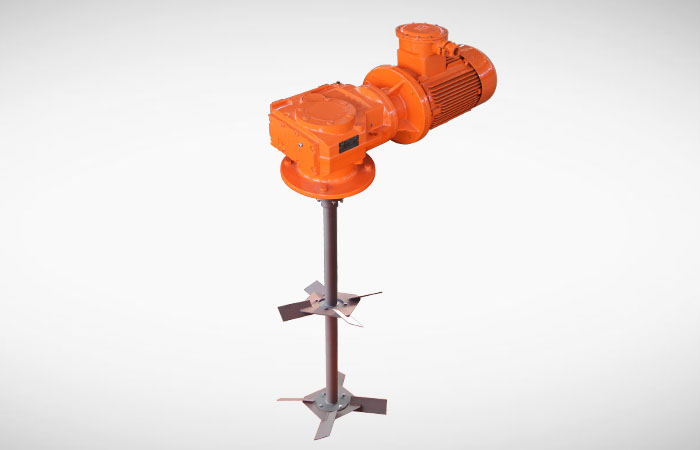

齿轮传动结构的泥浆搅拌器
优点是传动效率高，缺点是体积大，维修不方便。齿轮传动也分为直接传动和皮带传动。 伞齿轮传动结构的搅拌器。其优点是结构简单，但缺点较多。例如：由于传动比的限制，要得到低转速的泥浆搅拌器，必须通过皮带轮再做一次较大的减速，结果不但效率低，而且体积较大。此种结构在泥浆搅拌器中已不多见。化工中常用的摆线齿轮传动装置已很少在泥浆搅拌器中采用，除了可靠性差以外，整个装置高，容易在搬家过程中碰坏，故已极少用。带传动结构简单、传动平稳、造价低廉，当过载时发生打滑，起到保护电机的作用。减速器采用单级蜗杆减速器，结构尺寸小、重量轻、传动平稳、噪音小、传动功率大。

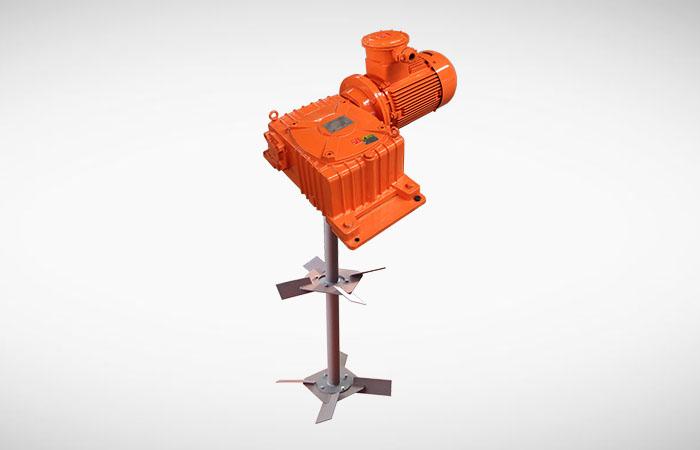

蜗轮蜗杆传动结构泥浆搅拌器
当前用的仍然是蜗轮蜗杆传动。蜗轮蜗杆直接传动。蜗轮蜗杆传动结构简单，变速比大，可靠性高，在泥浆搅拌器中应用普遍。从美国进口的泥浆搅拌器几乎全是蜗轮蜗杆直接传动。蜗轮蜗杆皮带传动结构，虽然其体积较大，但具有软传动的特性，对保护电机过载很有好处。

射流混浆装置类型

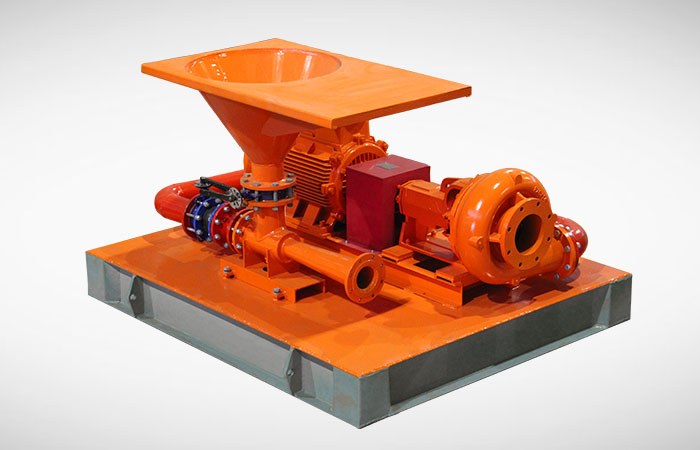

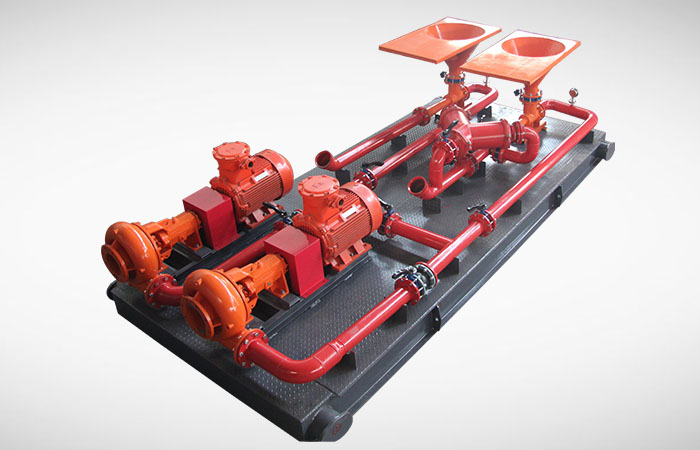

射流混浆漏斗规格一般分为：单射流混浆漏斗和双射流混浆漏斗。一般钻井工况只需配置常规制造的单联结构即：单射流混浆漏斗。当钻井泥浆处理量过大时，可设计成双联结构即：双射流混浆漏斗。实际工况中，单射流混浆系统用途比较广泛，油田钻井，非开挖定向钻，污泥脱水等领域均能应用。

射流混浆装置工作原理

射流漏斗是利用文丘里原理设计的一种泥浆混合漏斗。又称文丘里射流混浆漏斗，其主要构成包括喷嘴，混合室，文丘里管及加料斗和蝶阀，砂泵或者剪切泵等组成。

液体由喷嘴喷出后，经混合室，进入剪切管，物料由漏斗加入混合室，在喷嘴喷出的液流带动下进入剪切管，并在此过程中得到分散和混合，混合后的液体流出剪切管后进入循环罐。
剪切管是一根按一定曲面逐渐扩张的空心管，它的主要作用是增加液体在管内的剪切力，以便物料更好地进行分散和提高混合后液体的压力，进入循环罐。
剪切管实际上利用了“流得快，压力低；流得慢，压力高”的伯努利效应。混合室内由于液体从喷嘴以高速喷出，此时，压力低；液体进入剪切管后，由于截面逐渐变大，速度变小，于是压力升高。

射流混浆装置安装使用办法

泥浆混合漏斗安装包括两种：高位安装和低位安装。泥浆混合射流漏斗高位安装后，需要设计提升钻井液材料的提升机或悬臂吊，将钻井液材料提升到钻井液罐上面。泥浆混合射流漏斗低位安装时，应设计合理的爬坡角度，并使出口直接进入钻井液罐中，防止钻井液从漏斗溢出。

泥浆混合射流漏斗混浆完成后压力损失非常大，为使钻井液经射流漏斗混合后能直接排到钻井液罐中。通常将漏斗安装在钻井液罐的顶部(即高位安装)，使混合完成的钻井液不需爬坡直接排到钻井液罐中。泥浆混合射流漏斗通常直接由电动混浆泵驱动进行混浆，当混合效果不好时，需要调整射流漏斗喷嘴与出口端面的距离，使其达到混合的最佳效果。

混浆罐类型

混浆罐按照混浆功能可分为：高级混浆罐和普通混浆罐，高级混浆罐又被称作水化罐，其具在具备普通混浆罐基本的混浆 储浆功能上还多一个水化功能。

混浆罐结构组成

混浆罐结构组成一般由：泥浆罐 射流混浆装置 泥浆搅拌器，砂泵等设备。

泥浆枪功能

泥浆枪也叫钻井液枪，或者泥浆罐清洗枪，是防止泥浆在泥浆罐中沉淀的一种专用设备，它能将泥浆罐中泥浆搅拌器无法搅拌到的死角进行冲刷、搅拌，防止泥浆在泥浆罐中沉淀，可实现泥浆罐内360角清洗工作，清理泥浆罐残留物体， 以保持罐内清洁，延长罐体使用寿命。钻井泥浆枪用在泥浆罐内进行高压喷射混浆，防止泥浆罐角落及各泵吸入口固相沉淀。也可用来将泥浆在各仓之间输送。

泥浆枪分类

钻井泥浆枪类型可按照压力大小和结构划分类别。
1.钻井液泥浆枪按照压力大小可分高压泥浆枪和低压泥浆枪两种类型。
高压泥浆枪排量小、压力大、一般由钻井泵供给液体。低压泥浆枪排量大，压力小，一般由砂泵供给液体。使用低压泥浆枪，要特别注意尽最减少从砂泵出口至喷嘴的沿程水力损失。要选择合适的喷嘴压降大小、避免离心砂泵和电机超或载荷不足的现象发生。
2.钻井液泥浆枪从结构上可分为固定式泥浆枪和自转式泥浆枪两大类。
固定式泥浆枪类似沂前而所介绍的罐内带喷嘴的水力搅拌管线，不同的是这种泥浆枪安装在离大罐底部200mm的两个对角上，喷嘴方向平行于循环罐的纵向罐壁。这样即可形成罐内钻井液层旋转。而在高度方向则由射流效应来保证钻井液的对流。

泥浆枪工作原理

泥浆枪工作原理：装有喷嘴的喷枪，依靠两副铰链，可在两个相互垂直的平而内回转而喷向任何方向。操作者握住手柄，旋转喷枪，即可使喷嘴对准任何方向：喷枪吸人管装于壳体内，用橡胶密封圈密封，同时使用钢球定位，以防比轴的移动。为防止喷射的反作用力使喷枪旋转，还装有带固定销的圆盘，使操作者将喷枪固定在任何位置上。

射流管系文德利管，管线一端装有喷嘴。高速液体由喷嘴排出，速度转换成压力头后，在喷嘴排出口附近产生低压区，低压将射流管周围的液体吸进喷射液中，这一点非常类似于喷射式混合器。

泥浆枪的选型

泥浆枪选型的前提需要了解泥浆枪的规格型号。泥浆枪是液体通过一个喷嘴产生高速流来达到搅拌钻井液的目的，因为大部分系统都使用低压泥浆枪，要使它正常工作，须考虑以下几点: 1.喷嘴的大小和型号; 2.弯头，三通，阀门和渐缩管的数量; 3.管子长度; 4.使用管子的尺寸。
这些参数都是非常重要的，在选择泵之前，每个参数的影响度须确定好。在大部分系统中，液体经过喷嘴时会损失由泵传递的大部分总压头，而且排除管线长度，管子直径和管件都需要适合的泵和发动机。为了达到通过喷嘴后的给定流速，需要一个特定的总压头来克服系统的摩擦力。管子越长，接头的数目越多，管子直径越小，需要的总压头就越大。一般的规则是:

1.流体速度应维持在50ft/s(避免固体沉淀)~10fts(避免管子过度冲刷侵蚀)(1.5~3m/s)之间。
2.管件和接头应尽可能地少
3.管线尽可能的短。
