泥浆搅拌器的分类和类型

行业知识 泥浆搅拌器73

泥浆搅拌器按照不同分类标准可分为不同类型,目前主要有3中分类方式,按照减速机和电机传动结构不同,可分为 涡轮蜗杆传动式和斜齿轮传动式2种;按照按照流体流向不同,泥浆搅拌器可分为涡轮式,推进式,桨式等3种;按照减速机和电机连接方式可分为:直连式和联轴式2种;按照安装方向不同,可分为卧式和立式两种搅拌器等。了解泥浆搅拌器的分类和类型,能帮助我们根据不同工况情况,更好的做出泥浆搅拌器选型。

泥浆搅拌器按照减速机和电机传动结构不同,可分为涡轮蜗杆传动式和斜齿轮传动式2种:

1.齿轮传动式泥浆搅拌器

优点是传动效率高,缺点是体积大,维修不方便。齿轮传动也分为直接传动和皮带传动。 伞齿轮传动结构的搅拌器。其优点是结构简单,但缺点较多。例如:由于传动比的限制,要得到低转速的泥浆搅拌器,必须通过皮带轮再做一次较大的减速,结果不但效率低,而且体积较大。此种结构在泥浆搅拌器中已不多见。化工中常用的摆线齿轮传动装置已很少在泥浆搅拌器中采用,除了可靠性差以外,整个装置高,容易在搬家过程中碰坏,故已极少用。带传动结构简单、传动平稳、造价低廉,当过载时发生打滑,起到保护电机的作用。减速器采用单级蜗杆减速器,结构尺寸小、重量轻、传动平稳、噪音小、传动功率大。

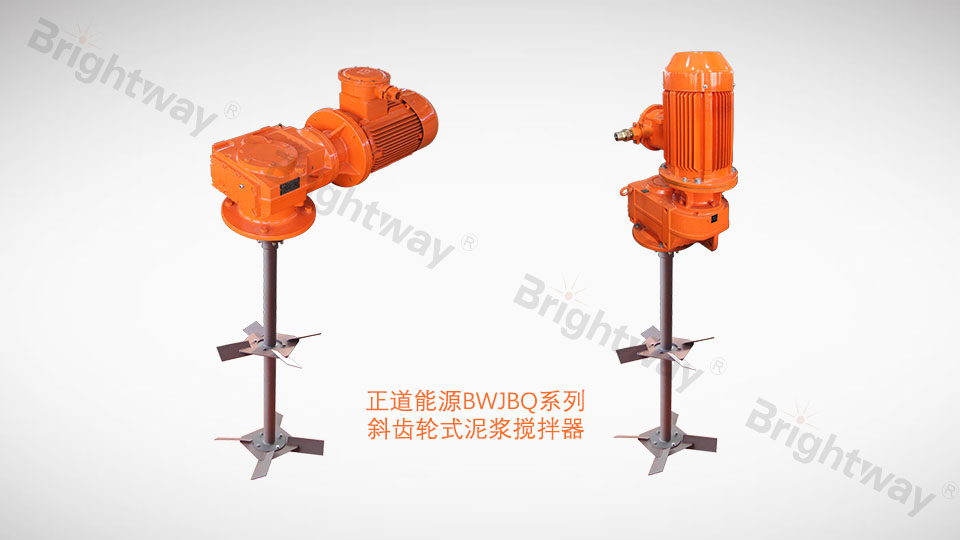

正道能源BWJBQ系列
斜齿轮式泥浆搅拌器

2.蜗轮蜗杆式泥浆搅拌器

当前用的仍然是蜗轮蜗杆传动。蜗轮蜗杆直接传动。蜗轮蜗杆传动结构简单,变速比大,可靠性高,在泥浆搅拌器中应用普遍。从美国进口的泥浆搅拌器几乎全是蜗轮蜗杆直接传动。蜗轮蜗杆皮带传动结构,虽然其体积较大,但具有软传动的特性,对保护电机过载很有好处。

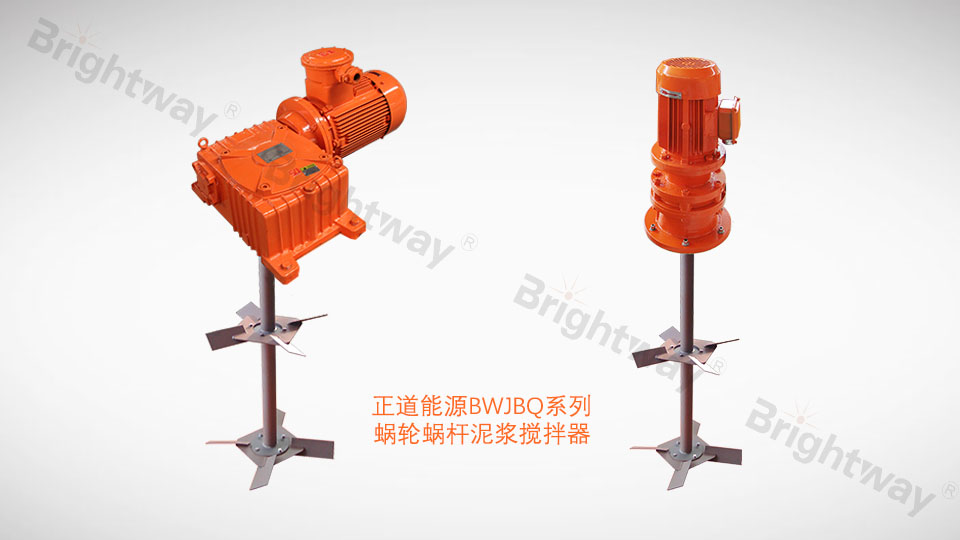

正道能源BWJBQ系列 蜗轮蜗杆泥浆搅拌器

泥浆搅拌器按照流体流向不同把泥浆搅拌器分为涡轮式,推进式和桨式等3种。

1.涡轮式泥浆搅拌器

涡轮式泥浆搅拌器,是钻井液搅拌环节中最常用的搅拌器类型,能有效完成几乎所有的搅拌操作,并能处理黏度范围很广的流体。属于低黏流体用搅拌器,涡轮式搅拌器可分为开式和盘式两种。开式有平直叶、斜叶、弯叶等,盘式有圆盘平直叶、圆盘斜叶、圆盘弯叶等。开式涡轮常用的叶片数为2叶和4叶,盘式以6片最常见。涡轮式搅拌器有较大的剪切力,可使流体微团分散得很细,适用于低黏度到中黏度等黏度流体的混合、液–液分散、液–固悬浮。平直叶片剪切作用较大,属剪切型搅拌器。弯叶是指叶片朝着流动方向弯曲,可降低功率消耗,适用于含有易碎固体颗粒的流体搅拌。

2.推进式泥浆搅拌器

标准推进式搅拌器有三瓣叶片,其螺距与桨直径d相等。推进式搅拌器搅拌时流体的湍流程度不高,但循环量大推进式搅拌器结构简单制造方便,常用于低黏度流体中,适用于黏度低流量大的场合,循环性能好剪切作用不大,属于循环型搅拌器。推进式搅拌器的直径较小,d/D=1/4—1/3,叶端速度一般为7—10m/s,最高可达15m/s。

3.桨式泥浆搅拌器

叶片由扁钢制成,用焊接或螺栓固定在轮彀上,叶片数是2、3或4片,叶片形式可分为平直叶式和折叶式两种。桨式搅拌器主要用于流体的循环,由于在同样排量下,折叶式比平叶式的功耗少,故轴流桨叶使用较多。所谓轴流式桨叶,是指桨叶的主要排液方向与搅拌轴平行。桨式搅拌器也可用于高黏度流体的搅拌,促进流体的上下交换,代替价格高的螺带式叶轮。桨式搅拌器的转速一般为20—100r/min,最高黏度20Pa.s。

泥浆搅拌器按照减速机和电机连接方式可分为:直连式和联轴式2种;

1.直连式泥浆搅拌器

直连式泥浆搅拌器又称法兰片搅拌器,是泥浆搅拌器中的一种,利用法兰片连接,同心度更稳定。此类型采用的是直联形式,不但解决了漏油和安装不当造成的噪声,振动问题,无需联轴器,后续维修方便快捷,还大大的节约了成本。安装简易,使用方便。

2.联轴式泥浆搅拌器

联轴式泥浆搅拌器相比直连式泥浆搅拌器在连接方式上多了一个联轴器,采用蜗轮蜗杆减速机,结构紧凑,啮合性能好,工作可靠。防爆电机与减速机输入轴通过弹性联轴器直联,而不采用皮带传动,因此泥浆搅拌波轮的转速恒定。蜗轮蜗杆减速机与防爆电机组合,适宜在与野外恶劣条件下工作。 泥浆搅拌强度大,波及范围宽,且从结构设计上避免了电机在启动时电流过载的现象。

以上就是泥浆搅拌器的常见分类,采用不同的分类标准,泥浆搅拌器会有不同的类型,除此之外还可按照安装方向不同,可分为卧式和立式两种搅拌器等。无论哪一种泥浆搅拌器分类形式,最终都是为我们根据不同工况情况选型服务。泥浆搅拌器如何选型,可参考下一篇文章《泥浆搅拌器如何选型》。更多泥浆搅拌器信息可参考:泥浆搅拌器
