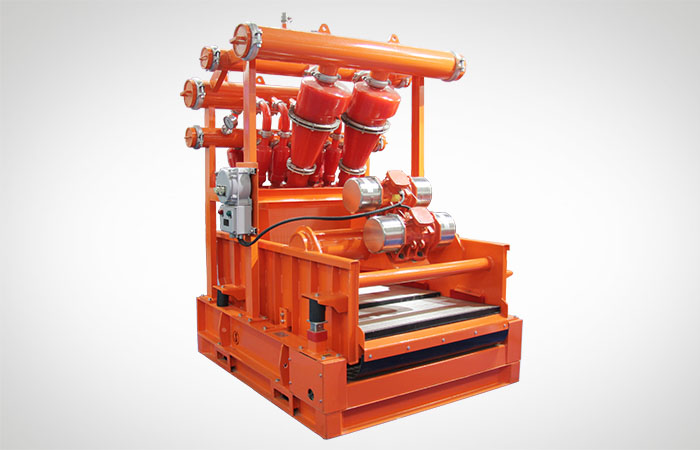

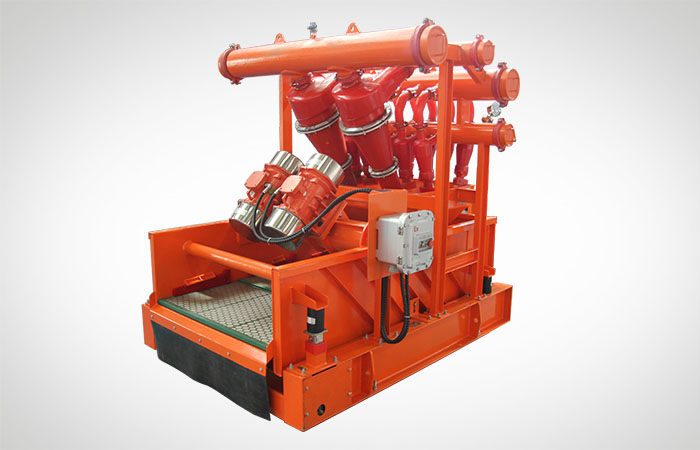

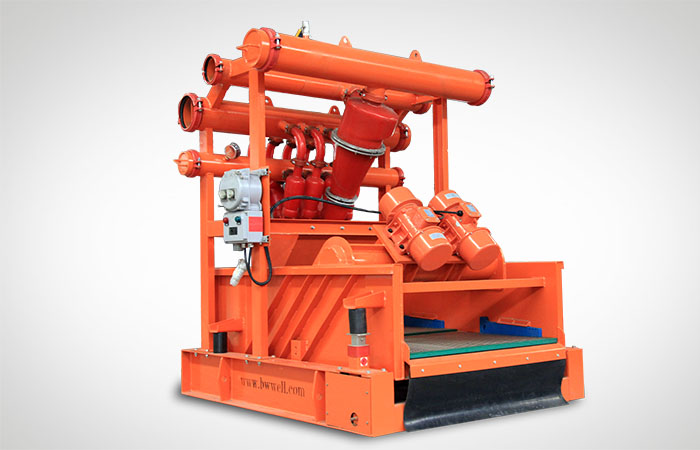

泥浆清洁器(除砂除泥器)
泥浆清洁器是钻井泥浆的二、三级固控设备,它是将除砂旋流器和除泥旋流器以及底流振动筛合三为一,也被称作除砂除泥一体机,除砂除泥器。泥浆清洁器的旋流器组由1—3个高耐磨聚氨酯除砂旋流器和8—16个高耐磨聚氨酯旋流器呈组合排列,有效去除15-75μm的固相颗粒;泥浆清洁器是钻井泥浆进行二、三级固相控制的理想选择高效清洁器设备。除砂除泥一体机结构紧凑、占用空间面积小、功能强大,具有更高的清洗功能和除砂、除泥功能,由于底流筛过滤面积的增大,使得过滤下来的渣料更为干燥、方便运输。
正道能源BWZJ系列泥浆清洁器(除砂除泥一体机)除砂除泥多种组合,规格型号齐全,能快速有效15-75μm的固相颗粒,可广泛应用到石油钻井固控,非开挖工程泥浆处理等领域,还可针对不同行业泥浆处理要求,定制除砂除泥器类型和规格。自主设计,自主生产,交货期短,完善的售后服务。
正道能源泥浆清洁器优势
正道能源BWZJ系列泥浆清洁器配置有:高耐磨聚氨酯旋流器,大激振力底流筛,高品质防爆电控和升降装置,泥浆清洁器结构紧凑、安装灵活、拆卸方便、核心易损件少,维护成本更低。泥浆清洁器直线运动轨迹,给料均匀,不糊筛孔,减少筛面磨损,分离效果好。
正道能源泥浆清洁器技术参数
正道能源BWZJ系列泥浆清洁器规格包括:BWZJ104-3S16N型,BWZJ104-2S12N型,BWZJ103-2S12N型,BWZJ70-3S16N,BWZJ103-1S8N型,以及特殊定制类型等。具体参数规格参见下方技术参数表。
型号 | BWZJ104-2S12N | BWZJ103-2S12N | BWZJ103-1S8N | BWZJ70-3S16N |
---|
处理量 | ≤240m3/h(1056GPM) | ≤240m3/h(1056GPM) | 120m3/h(528GPM) | ≤360m3/h(1584GPM) |
底流筛型号 | BWZS104 | BWZS103 | BWZS103 | BWZS70-3P |
除砂旋流器 | 2×10″ (250mm) | 2×10″ (250mm) | 1×10″ (250mm) | 3×10″ (250mm) |
除泥旋流器 | 12×4″ (100mm) | 12×4″ (100mm) | 8×4″ (100mm) | 16×4″ (100mm) |
匹配砂泵 | 55kw (73hp) | 55kw (73hp) | 30kw (40hp) | 75kw (100hp) |
电机功率 | 1.86kw(2.5hp)×2(MT) | 1.5kw(2.0hp)×2(OLI) | 1.5kw(2.0hp) ×2(OLI) | 1.5kw(2.0hp)×2(OLI) |
激振强度 | ≤8.5Gs | ≦8.0Gs | ≦8.0 Gs | ≦8.0Gs |
筛箱调节 | -1°~+5° | -1°~+5° | -1°~+5° | -1°~+5° |
筛网材料 | 复合材料/金属框架 | 复合材料/金属框架 | 复合材料/金属框架 | 金属框架 |
筛网尺寸mm | 585×1165 mm | 585×1165 mm | 585×1165 mm | 700×1250 mm |
筛网数量 | 4pcs | 3pcs | 3pcs | 3pcs |
筛网面积 | 2.73㎡ (30ft²) | 2.1㎡ (23.5ft²) | 2.1㎡ (23.5ft²) | 2.62㎡ (29.2ft²) |
筛网目数 | API 120/150/175 | API 120/150/175 | API 120/150/175 | API 120/150/175 |
重量 | 1980 kg | 1768 Kg | 1792Kg | 2230 Kg |
外形尺寸mm | 2615×1965×2240 | 2030×1965×2240 | 2030×1965×1585 | 2403x1965x2240 |
除砂除泥器参数说明
- 设备认证:IEC/UL/ATEX/CE
- 电制选型:220-240V/ 50Hz, 380-415V/ 50Hz, 440-480V/ 60Hz, 575-600V/ 60Hz
- 环境温度:30°C (86°F);设计范围:-40-50℃ (-40-122°F);噪音控制:75-85 dBA
- 振动电机选型可根据客户要求配置,防爆与非防爆可根据行业要求选型;
- 底流筛和旋流器可根据客户购买力进行选型;
- 振动筛网可根据客户要求选型,铁框架,复合材质或平板波浪筛网;
- 以上设备的处理量是在泥浆密度:1.2 g/cm3, 泥浆粘度:45s, 筛网: 40 mesh测得;
正道能源泥浆清洁器应用场景
正道能源BWZJ系列泥浆清洁器可广泛应用到石油钻井固控,天然气钻井固控,煤层气钻井固控,非开挖定向钻泥浆回收,盾构顶管泥水分离等领域。能快速有效15-75μm的固相颗粒,提升钻井液循环速度。客户可根据ZJ20-90不同规格钻机来选配。
