钻井液除砂器（旋流除砂器）
作为钻井液除砂器和旋流除砂器生产厂家，正道能源可生产8″ 10″ 12″及其他尺寸规格的除砂器。正道能源BWCSQ系列钻井液除砂器可应用于石油/天然气/煤层气/页岩气等钻井领域，及定向钻，盾构顶管施工，河道清淤等领域。
▷ 高品质纯聚氨酯旋流器，耐磨，使用寿命更长

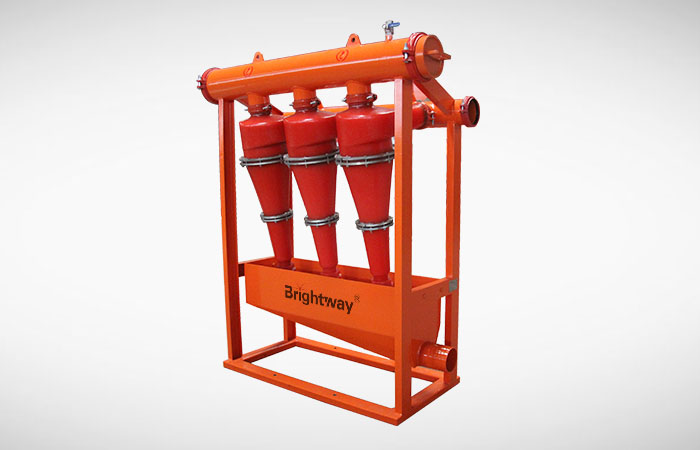

▷ 8″ 10″ 12″ 20″ 等不同尺寸旋流器规格组合可选
▷ 不同尺寸和不同激振力底流筛和无底流筛可选
▷ 除砂旋流器喷嘴可调，不易堵漏，分离效果好
▷ 安装拆卸方便、核心易损件少，维护成本更低
钻井液除砂器（旋流除砂器）

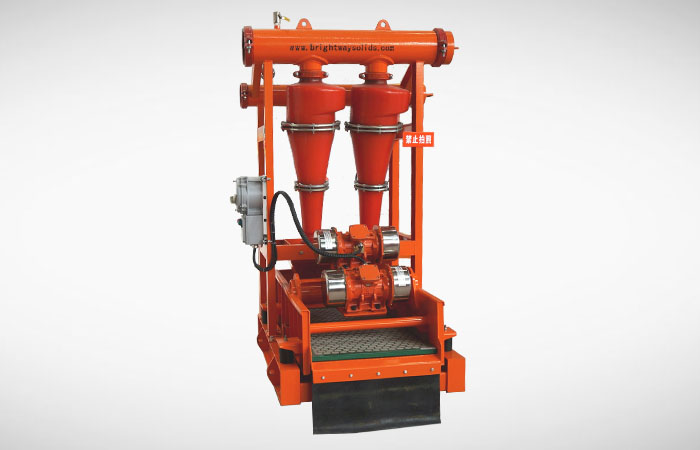

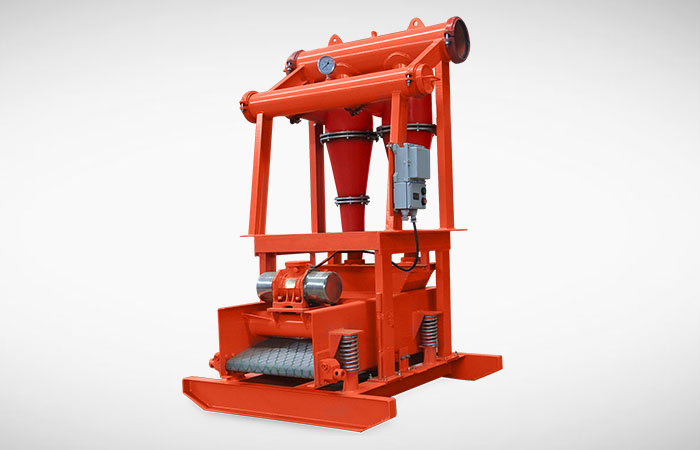

一般6″以上的旋流器组合称为钻井液除砂器（旋流除砂器）是钻井固控系统中的二级固控设备，常用的是10″和12″旋流器，主要用于分离钻井液中粒度为47-76μm的固相颗粒。除砂器的主体结构采用上下两块布置，旋流器布置于上部，下部为小型振动筛（底流筛），底流筛由一台激振电机驱动，进一步过滤分离固相颗粒，保留可用泥浆。根据客户要求处理量的大小，可选择几组旋流器组合成除砂器。
正道能源BWCSQ系列钻井液除砂器，采用了高耐磨聚氨酯旋流器，使用寿命更长，有8″ 10″ 12″ 20″ 等不同尺寸旋流器规格组合可选，不同尺寸和不同激振力底流筛和无底流筛可选，正道能源BWCSQ系列钻井液除砂器可应用于石油/天然气/煤层气/页岩气等钻井领域，及定向钻，盾构顶管施工，河道清淤等领域。
正道能源除砂器优势
正道能源BWCSQ系列旋流除砂器配置有：高耐磨聚氨酯旋流器，使用寿命更长；大激振力底流筛，筛网面积大，处理量更大，处理效果更好；除砂器结构紧凑核心易损件少，维护成本更低；除砂旋流器喷嘴可调，给料均匀，不易堵漏；
正道能源除砂器技术参数
正道能源BWCSQ系列钻井液除砂器规格包括：有8″ 10″ 12″ 20″ 等不同尺寸旋流器规格组合可选，底流筛型和无底流筛型可选，可更具用户需求定制除砂器，具体参数规格参见下方技术参数表。
| 型号 | BWZJ101-1S | BWZJ101-2S | BWCSQ250-1S | BWCSQ250-2S |
|---|---|---|---|---|
| 处理量 | ≤120m3/h（528GPM) | ≤240m3/h（1056GPM) | ≤120m3/h（528GPM) | ≤240m3/h （1056GPM) |
| 除砂旋流器 | 1×10″ (250mm) | 2×10″ (250mm) | 1×10″ (250mm) | 2×10″ (250mm) |
| 匹配砂泵 | 30kw (40hp) | 55kw (73hp) | 30kw (40hp) | 55kw (73hp) |
| 电机功率 | 0.45kw(0.6hp)×2（OLI） | 0.45kw(0.6hp)×2（OLI） | 0.4 kw(0.53hp)×1（OLI） | 0.4 kw(0.53hp)×1（OLI） |
| 激振力 | ≦7.0 Gs | ≦7.0 Gs | ≦6.5 Gs | ≦6.5 Gs |
| 运动轨迹 | 直线型 | 直线型 | 圆振型 | 圆振型 |
| 筛网尺寸 | 585×1165 mm | 585×1165 mm | 600X1600 mm | 600X1600 mm |
| 筛网数量 | 1pc | 1pc | 1pc | 1pc |
| 筛网面积 | 0.70㎡ (7.8ft²) | 0.70㎡ (7.8ft²) | 1 ㎡ (11ft²) | 1 ㎡ (11ft²) |
| 筛网目数 | API 120/150/175 | API 120/150/175 | API 120/150/175 | API 120/150/175 |
| 重量(kgs) | 750 | 950 | 750 | 780 |
| 外形尺寸(mm) | 1465x1510x2390 | 1450x1390x2320 | 1465x1510x2390 | 1465x1510x2390 |
除砂器参数说明
- 设备认证：IEC/UL/ATEX/CE
- 电制选型：220-240V/ 50Hz, 380-415V/ 50Hz, 440-480V/ 60Hz, 575-600V/ 60Hz
- 环境温度：30°C (86°F)；设计范围：-40-50℃ (-40-122°F)；噪音控制：75-85 dBA
- 振动电机选型可根据客户要求配置，防爆与非防爆可根据行业要求选型；
- 底流筛和旋流器可根据客户购买力进行选型；
- 振动筛网可根据客户要求选型，铁框架，复合材质或平板波浪筛网；
- 以上设备的处理量是在泥浆密度:1.2 g/cm3, 泥浆粘度:45s, 筛网: 40 mesh测得；
