石油钻机固控系统
石油钻机固控系统
石油钻机固控系统

石油钻机固控系统

正道能源公司致力于全套钻机固控设备及固控系统的
设计与制造,并因地制宜,不断优化固控系统方案,
科学配置和布局,让钻机固控系统能适应各种复杂的
钻井工艺和泥浆处理要求。可满足 ZJ20-ZJ90 钻机配置需求。

系统介绍
相关阅读

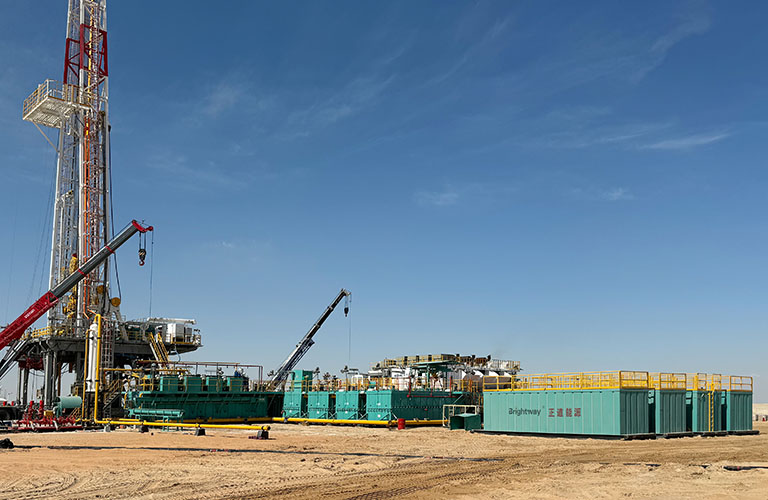

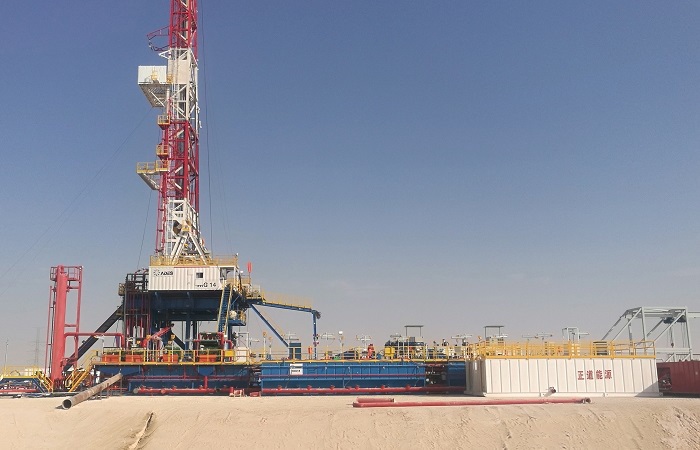

钻机固控系统

钻井液固相控制系统简称固控系统,它是石油钻机重要的配套系统之一,其主要作用是清理钻井液中不必要的固相颗粒,保持钻井液性能的稳定,以便优化钻井泵和其它钻井设备的工作条件,提高钻井效率。钻井液固相控制系统主要由钻井液净化设备、及其辅助设备(振动筛、真空除气器、除砂器、除泥器、砂泵、漏斗、搅拌器、钻井液枪、辅助管线)等组成。

正道能源公司致力于全套钻机固控设备及固控系统的设计与制造,并因地制宜,不断优化固控系统方案,科学配置和布局,让钻机固控系统能适应各种复杂的钻井工艺和泥浆处理要求。可满足 ZJ20-ZJ90 钻机配置需求。

正道能源钻机固控系统优势

正道能源拥有自己的生产中心,完备的机加设备,技术丰富的工程师,依托自身多年行业技术积累,为客户提供整套石油钻机固控系统设计制造方案,包括:钻机固控系统配置方案,钻机固控设备生产方案,钻机固控系统现场运营方案等。其具有优势:

■ 拥有50多项钻井固控设备发明专利;
■ 享有钻井固控设备技术研发中心荣誉;
■ 拥有12年钻机固控设备和系统设计生产经验;
■ 众多国内外大型石油钻井固控系统成功应用案例;
■ 固控设备全系自主生产,系统组成更科学更可靠;
■ 先进的固控系统设计理念,可适应复杂钻井要求;
■ 模块化组合,全防爆电路,安装便捷,安全可靠;

正道能源石油钻机固控系统方案

固控系统根据钻井的深度来决定选用的设备,一般会根据ZJ20-ZJ90钻机的型号选配。通常情况下:ZJ30钻机一下只需要3级固控设备:钻井液振动筛,除砂器,除泥器;ZJ30以上是5级净化设备:钻井液振动筛,真空除气器,除砂器,除泥器,钻井液离心机;泥浆罐的数量根据钻井泥浆的总容积计算,选择合适的数量以及尺寸。正道能源可设计配套ZJ20-ZJ90钻机固控系统,

参数名称系统规格
系统类型撬装式  车载式  保温式
匹配钻机ZJ20   ZJ30  ZJ40  ZJ50  ZJ70  ZJ90 钻机
应用行业石油钻井 煤层气钻井 天然气钻井 页岩气钻井
系统设备振动筛 真除器 除砂除泥器 离心机 泥浆罐 搅拌器 射流混浆 供浆泵 药品罐 坐岗房
系统附件管汇、液位计、走道、飘台、护栏 扶梯、爬梯、防爆灯
系统方案根据客户需求提供定制固控系统方案

钻机固控系统组成

固控系统是钻井工程八大件之一,承担钻机钻机过程中所需的泥浆灌注,固控系统把钻机反馈的泥浆进行过滤分离调配,并且使钻井液循环利用,也叫泥浆净化系,让钻机钻井过程中更加安全顺利。

固控系统一般由泥浆振动筛,真空除气器,除砂除泥一体机,钻井液离心机,搅拌器,混浆器,液气分离器,电控系统, 砂泵以及3至9个搅拌罐体组成;整个循环系统的罐与罐之间、仓与仓之间即能隔开,又能联通,以满足钻井作业的需要,其中吸入管汇的底部阀开启灵活,关闭后密封可靠。这些固控设备各司其职,保证了固控系统分离处理钻井液中岩屑、泥砂等颗粒,维持钻井液性能以及储存循环钻井液。用于改善钻井液的物理和化学性能,以满足钻井工作的需要。

石油钻机固控系统类型

钻井固控系统也是钻井液循环系统,可根据不同应用场景,固控系统的规格分为3类,分别为:撬装式钻井固控系统;车载式钻井固控系统;防低温钻井固控系统;每种规格的钻井固控系统都有其特点和优势。

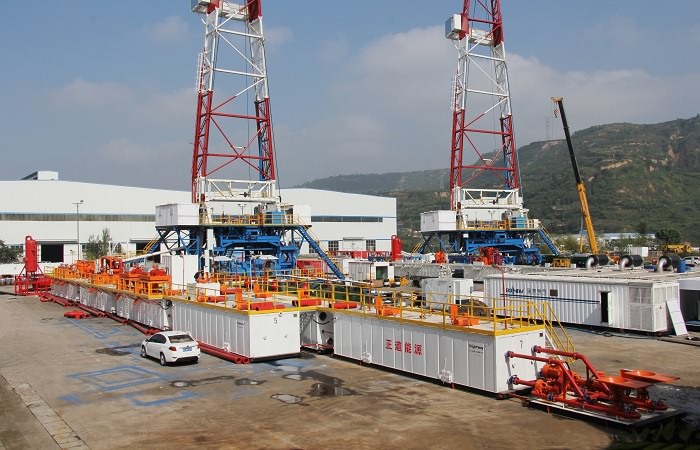

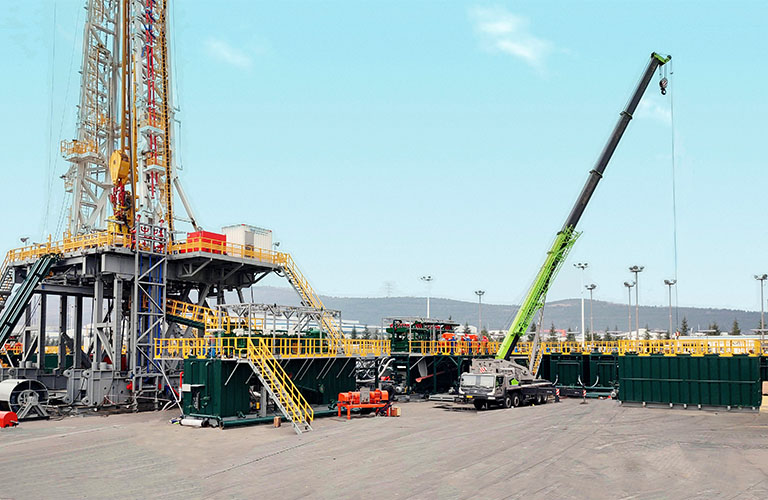

1.撬装式钻井固控系统
撬装式固控系统是比较常规的油田钻井固控系统,其具有一体化程度高,方便迁移,占地少等优势。常应用在石油钻井 天然气钻井 煤层气钻井等领域。
撬装式钻井泥浆固控系统设备的生产、组装都在工厂内完成,现场安装工作量少,只需完成接口管道及外部电气的连接就可以工作,方便安装。由于功能组件集成于一个整体底座,可以方便地整体迁移。撬装式钻井泥浆固控系统设备结构紧凑,比传统的安装方式减少占地。

2.车载式钻井固控系统
车载式固控系统(拖车式固控系统)常应用到修井现场,为了适配修井机而设计,系统配置有拖车底座,可来回多个井场自由移动。
移动式钻井泥浆固控系统可以安装在各种形式的拖车(如轮胎拖车、滑橇拖车等)上移动方便。利用撬装式原理,将功能组件集成于一个整体底座,方便地整体迁移,节省占地面积。设备的生产、组装都在工厂内完成,现场安装工作量少。

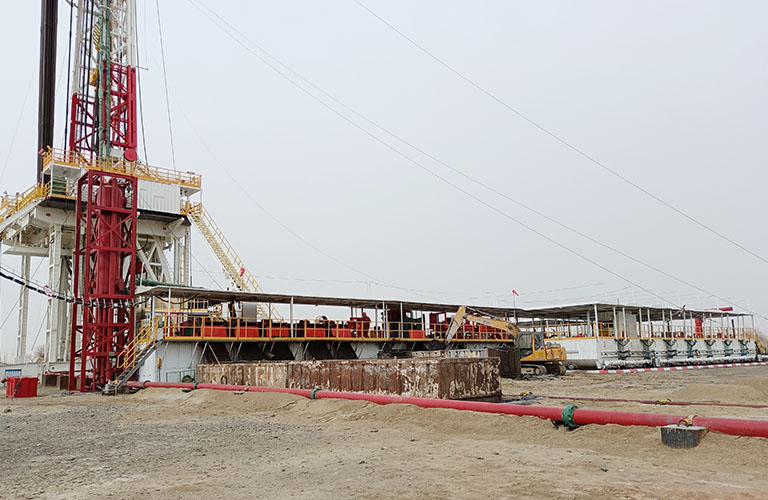

3.保温式钻井固控系统
耐低温 防低温型固控系统主要应用到零下40度左右的极寒地区,应气候寒冷固控系统配置了保温层和加热系统,以保障系统和钻井工程顺利进行,在俄罗斯地区应用比较多。
低温式钻井泥浆固控系统配备了极地保温系统,钻井作业时可以将整套系统及相应电缆槽及外漏的蒸汽管线包含在保温棚中,并配备了极地蒸汽加热系统,每个罐的罐面上配有2台蒸汽暖风机,配合保温系统,能够保证固控系统在极地高寒地区-45度恶劣的环境下正常工作。系统泥浆罐的主体型材采用Q345D低合金钢焊接而成。低温式钻井泥浆固控系统可以实现多口井的丛式钻井,固控系统1号罐在轨道上,端头设有油缸连接耳,通过液压油缸的牵引,使1号罐可以通过轨道在多个井口上连续移动。
