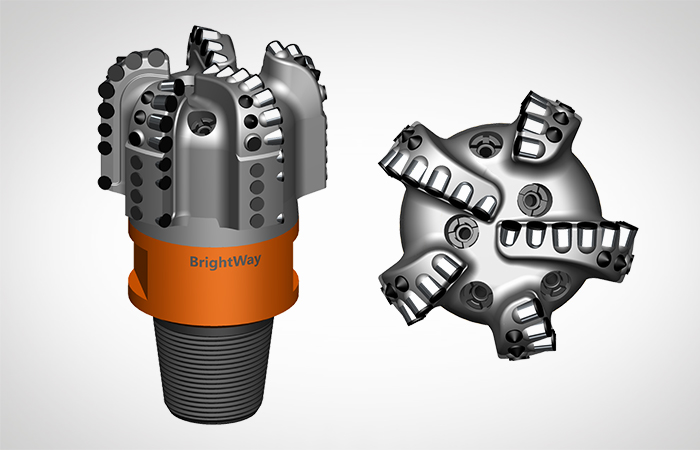

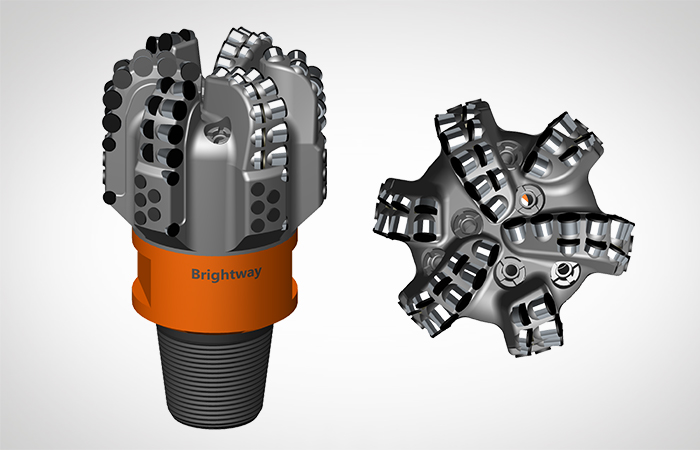

金刚石PDC钻头

正道能源可设计和生产3-12片直刀翼和螺旋刀翼的PDC钻头（聚晶金刚石复合片钻头），产品型号覆盖3.5-17.5寸，型号规格齐全。可用于中软度地层到硬地层或软硬互层的地层钻进。

选用高性能切削齿，破岩强，抗冲击，钻进快；
采用优质的TSP聚晶，坚固耐磨，稳定性高，使用寿命长；
采用CFD流体分析技术，减少泥包、提高钻速；

产品介绍

钻头参数

正道能源金刚石PDC钻头优势

优化的钻头冠部形状和切削结构，力平衡和抗回旋设计，确保钻头攻击性，同时减小钻头振动，以保证钻头钻进过程更加平稳高效。

选用高性能切削齿，在主切削齿的后面布置锥形金刚石齿，具有辅助犁削破岩，并有效保护前排齿不被冲击破坏，从而获得较高的机械转速和较长的进尺。

采用CFD计算流体动力学分析技术，模拟仿真井底流场，优化钻头水力性能，使切削齿和钻头及时得到清洗和冷却，有利于减少泥包、提高钻速和延长钻头使用寿命。

保径采用优质的TSP聚晶，增加钻头钻进过程的稳定性，保证井眼尺寸符合要求，同时延长钻头使用寿命。

正道能源金刚石PDC钻头型号参数包括：3-1/2″（3.5寸），6-1/2″（6.5寸），8-1/2″（8.5寸），12-1/4″（12.25寸），17-1/2″（17.5寸）等，钻头刀翼包括3-12片直刀翼和螺旋刀翼，型号参考标准型号规格。

正道能源BW系列PDC钻头可选特征
B: 倒划眼齿	D: 定向井用	H: 加强保径	J: 减振节
M: 马达导向	RS: 旋转导向	NC: 纳米防泥包涂层	V: 混装齿

对地层和使用措施有很强的敏感性，是用好PDC钻头的关键。针对地层选择合适的钻头类型，主要依据岩石可钻性、地层的复杂程度。如果选择不当，可导致PDC钻头过早损坏。颗粒较大的砾石层，坚硬地层，不适用！在目前条件下PDC钻头的可应用场景和适用的底层：

中软度底层到硬地层；

软硬互层的底层；

大段均质地层；

正道能源 8-1/2″ (215.9mm)PDC钻头型号规格参数，包括： BW605J BWS915 BWS916 BWCS306等型号。

型号	8-1/2″ BW605J (215.9 mm)	8-1/2″ BWS915(215.9 mm)	8-1/2″ BWS916 (215.9 mm)
刀翼数量	5 直刀翼	5 螺旋刀翼	6 螺旋刀翼
主切削齿尺寸	Ф13 mm Ф16 mm	Ф19 mm	Ф19 mm
喷嘴数量	5 个标准喷嘴 (SP)	7个SP喷嘴	6个标准喷嘴 (SP)
保径长度	1.5″（可按需要定制）	2.5″（可按需要定制）	2″（可按需要定制）
排屑槽面积	15 in2	14 in2	12 in2
接头扣型	4-1/2″ API REG	4-1/2″ API REG	4-1/2″ API REG
钻头长度	有效长度: 11.8″ (300 mm) 总长: 16.1″ (408 mm)	有效长度: 10.9″ (276 mm) 总长: 15.1″ (384 mm)	有效长度: 11.8″ (300 mm) 总长: 16.1″ (408 mm)
打捞尺寸	直径: 6.8″ (172 mm) 长度: 5.4″ (137 mm)	直径: 6.8″ (172 mm) 长度: 4.9″ (124 mm)	直径: 6.8″ (172 mm) 长度: 5.4″ (137 mm)

8-1/2″ (215.9mm)PDC钻头具体推荐钻井参数参考如下：

型号	8-1/2″ BW605J (215.9 mm)	8-1/2″ BWS915(215.9 mm)	8-1/2″ BWS916 (215.9 mm)
排量	25~45 LPS	21~38 LPS	21~38 LPS
转速	60~320 RPM	60~330 RPM	60~330 RPM
钻压	20~130 KN	20~110 KN	20~110 KN
最大钻压	150 KN	130 KN	130 KN
上扣扭矩	49.6~51.4KN.m	16.6~23.7KN.m	16.6~23.7KN.m

正道能源 12-1/4″ (311.15 mm) PDC钻头型号参数，包括： BWS916 BWS6156J等型号。

型号	12-1/4″ BWS915 (311.15 mm)	12-1/4″ BWS915 (311.15 mm)	12-1/4″ BWS6156J (311.15mm)
刀翼数量	5 螺旋刀翼	5 直刀翼	6 螺旋刀翼
主切削齿尺寸	Ф19 mm	Ф19 mm	Ф16 mm
喷嘴数量	7 个标准喷嘴 (SP)	7 个标准喷嘴 (SP)	6 个标准喷嘴 (SP)
保径长度	3″（可按需要定制）	3″（可按需要定制）	2.5″（可按需要定制）
排屑槽面积	39 in2	39 in2	34 in2
接头扣型	6-5/8″ API REG	6-5/8″ API REG	5.75-4-ACME-2G
钻头长度	有效长度: 13.3″ (338 mm) 总长: 18.3″ (465mm)	有效长度: 13.5″ (338 mm) 总长: 18.5″ (470mm)	有效长度：8.66″ (220mm) 总长：11.45″(291mm)
打捞尺寸	直径: 8″ (204 mm) 长度: 5.2″(133 mm)	直径: 8″ (204 mm) 长度: 5.2″(133 mm)	/

12-1/4″ (311.15 mm) PDC钻头具体推荐钻井参数如下：

型号	12-1/4″ BWS915 (311.15 mm)	12-1/4″ BWS915 (311.15 mm)	12-1/4″ BWS6156J (311.15mm)
排量	38~62 LPS	38~62 LPS	38~62 LPS
转速	60~300 RPM	60~300 RPM	60~300 RPM
钻压	20~160 KN	20~160 KN	20~160 KN
最大钻压	180 KN	180 KN	180 KN
上扣扭矩	49.6~51.4KN.m	49.6~51.4KN.m	/

正道能源17-1/2″ (444.5 mm) 17.5寸PDC钻头型号参数，包括： BWS916 BWS935RS等型号。
