真空除气器

正道能源自主研制的一种用于处理气浸钻井液的新型设备BWZCQ系列真空除气器。能快速有效地出去侵入泥浆的各种有害气体，除气效率可达95%以上。

▷ 自吸式装置不需离心泵来供浆
▷ 快速除去侵入泥浆中各种气体
▷ 气液有效分离除气率95%以上
▷ 可充当大功率泥浆搅拌器使用
▷ 防爆耐腐蚀设计紧凑占空间小

产品图册下载

029-89305761

设备介绍

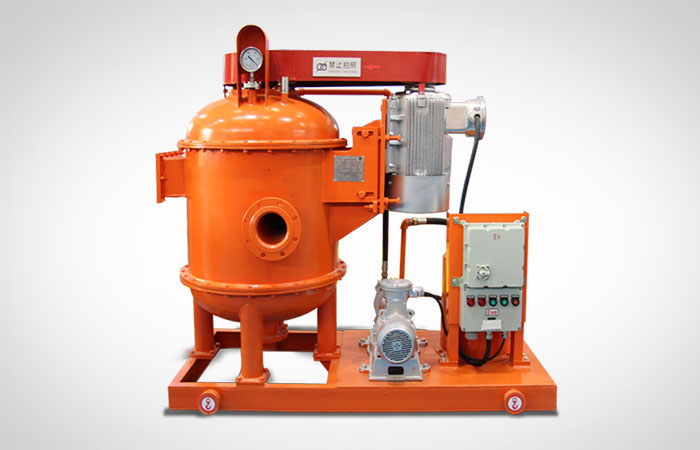

真空除气器

真空除气器又称负压除气器，是利用真空泵的抽吸作用，通过负压工作原理，将真空罐体内泥浆在转子作用下打碎达到气液分离器，在负压作用下将有害气体排出。真空除气器在整个钻井液固控系统中平衡钻井压力起到了重要的的作用，能够有效清除泥浆中的有害气体。是钻井液泥浆固控系统中的二级固相颗粒控制设备，一台选配除气器对于除掉钻井液中有害气浸，恢复泥浆的比重、稳定泥浆的粘度性能，降低钻井成本，有很重要的作用。

在参照国内外各类真空除气器基础上，正道能源自主研制的一种用于处理气浸钻井液的新型设备BWZCQ系列真空除气器。该系列真空除气器为自吸式设计具备自吸装置不需要离心泵来供浆，能够快速去除侵入泥浆中的各种气体，气液分离效率达95%以上，该真空除气器也可当作大功率的搅拌器使用。BWZCQ系列真空除气器规格齐全，BWZCQ240-360型真除器可根据ZJ20-ZJ90型钻机和钻机固控系统自由选型配置。

正道能源真空除气器优势

正道能源BWZCQ系列真空除气器选材优质，做工精良，采用优质高铬钢制成罐体，密封性好，抗压耐腐蚀；选用优质品牌防爆电机和西门子，施耐德等国际品牌电器元件为主的电控系统；设备生产工艺：采用紧凑一体式设计，占地小，适应性好，安装维护方便，整机打磨、喷砂、除锈、环氧富锌底漆、环氧云铁中漆、聚氨酯面漆，有效防腐和更耐用。

高铬钢罐体

正道能源BWZCQ系列真空除气器罐体采用优质高铬钢制成，密封性好，耐压抗腐蚀。

品牌防爆电机

品牌防爆电机，皮带传动避免了减速机构的复杂化。适用于石油钻井泥浆净化系统配套。

防爆真空泵

环式真空泵始终处于等温状态下，适用于易燃易爆的气体抽吸。

气水分离器

气水分离器不会造成水与气同时被排出，实现气液有效分离，保证排气管始终通畅。

正道能源真空除气器技术参数

正道能源BWZCQ系列真空除气器规格包括：BWZCQ240型，BWZCQ270型，BWZCQ300型，BWZCQ360型等四种常规型，具体参数规格参见下方技术参数表。备注：1. BWZCQ系列真空除气器具备认证包括：IEC/UL/ATEX/CE；2. 真除器防爆电机选型可根据客户要求配置；3. 根据客户要求可定制不同除气形式的真空除气器；

型号	BWZCQ240	BWZCQ270	BWZCQ300	BWZCQ360
主罐直径	700mm	800mm	900mm	1000mm
处理量	≤240m³/h	≤270m³/h	≤300m³/h	≤360m³/h
真空度	0.030~0.050Mpa	0.030~0.050Mpa	0.030~0.050Mpa	0.040~0.065Mpa
传比真空度	1.68	1.68	1.68	1.72
除气效率	≥95%	≥95%	≥95%	≥95%
主电机功率	15kw	22kw	30Kw	37kw
真空泵功率	2.2kw	3kw	7.5kw	7.5kw
轮转速	870r/min	870r/min	870r/min	880r/min
外形尺寸 mm	1820x1025x1500	2000x1000x1670	2400x1200x1850	2400x1500x1850
重量	1000kg	1350kg	1720Kg	1800Kg

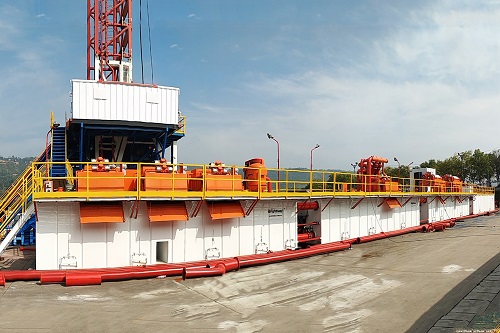

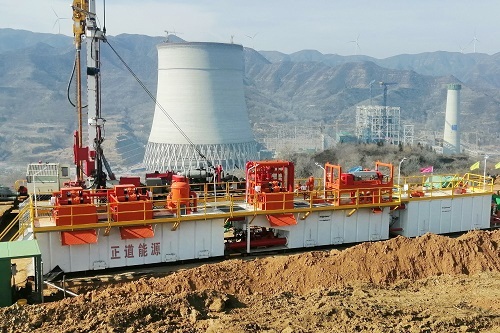

正道能源真空除气器应用场景

正道能源BWZCQ真空除气器可广泛应用到石油钻井固控，天然气钻井固控，煤层气钻井固控等领域。能快速有效地出去侵入泥浆的各种有害气体，除气效率可达95%以上。客户可根据ZJ20-90不同规格钻机来选配BWZCQ系列真空除气器。

真空除气器工作原理

真空除气器利用真空泵的抽吸作用，在真空罐内造成负压区，泥浆在大气压的作用下，通过吸入管进入转子的空心轴，再由空心轴四周的窗口，呈喷射状甩向罐壁，由于碰撞及分离轮的作用，使钻井液分离成薄层，浸入泥浆中的气泡破碎，气体逸出，通过真空泵的抽吸及气水分离器的分离，气体由分离器的排气管排往安全地带，泥浆则由叶轮排出罐外。由于主电机先行启动，与电机相联的叶轮呈高速旋转状态，所以泥浆只能从吸入管进入罐内，不会从排液管被吸入。真空除气器适用于各类泥浆净化系统的配套，对于恢复泥浆的比重，稳定泥浆的粘度性能，降低钻井成本，有很重要的作用。

真空除气器

真空除气器根据不同的工作原理和应用需求，真空除气器通常可以分为两种形式:物理式真空除气器和化学式真空除气器。

1.物理式真空除气器
物理式真空除气器主要依赖于物理过程来去除液体中的气体。其中，常见的一种物理式真空除气器是真空泵系统。这种系统通过创建负压环境，使得液体中的气体被迫从液体中析出，从而实现了去气的效果。真空泵系统广泛应用于实验室、制药、食品加工等领域，其高效、快速的特点使其成为许多I业过程中不可或缺的装置。

2.化学式真空除气器
化学式真空除气器则主要依赖于化学反应来去除液体中的气体。其中，典型的代表是=气体分离膜技术。这种技术利用特殊的膜材料，通过选择性透过某些分子而阻止其他分子通过，从而实现了气体的分离和去除。气体分离膜技术具有结构简单、操作方便、能耗低等特点，因此在水处理、气体分离、环保等领域得到了广泛的应用。
