3000-9000米钻井ZJ30-ZJ90钻机固控系统设备配置表

行业知识 固控系统372

石油钻井工程中,钻机固控系统设备配置通常是由钻井深度和钻机的规格来决定的,常见的钻机规格有:2000米钻井(550hp)ZJ20钻机;3000米钻井(750hp)ZJ30钻机;4000米钻井(1000hp)ZJ40钻机;5000米钻井(1500hp)ZJ50钻机;7000米钻井(2000hp)ZJ70钻机;9000米钻井(3000hp)ZJ90钻机等,而相对应就有:ZJ20钻机固控系统;ZJ30钻机固控系统;ZJ40钻机固控系统;ZJ50钻机固控系统;ZJ70钻机固控系统;ZJ90钻机固控系统等。

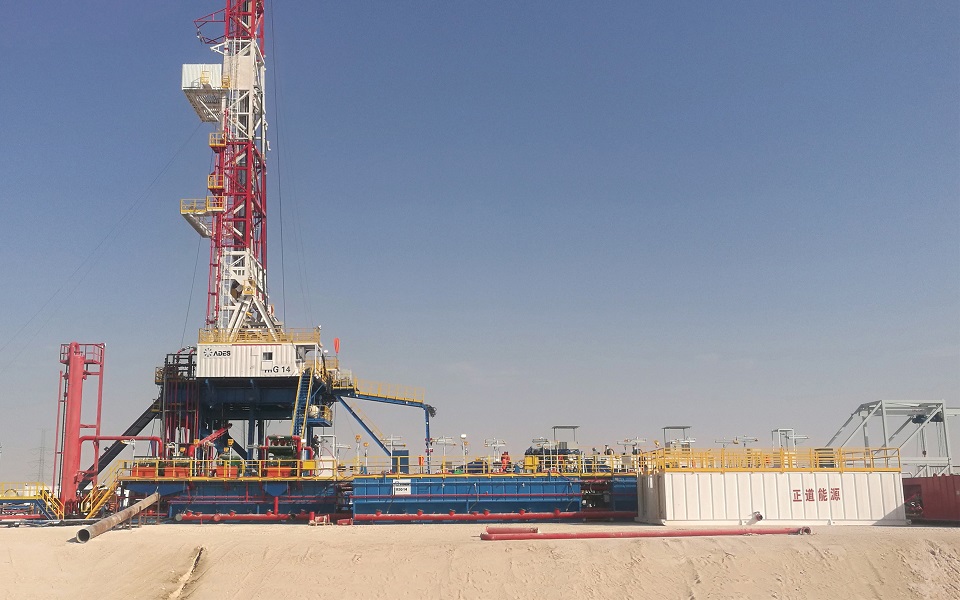

ZJ70钻机固控系统设备配置

而相同的钻井深度和钻机规格,因工况差异,也会在固控系统配置过程有所不同。正道能源公司根据多年井场固控系统设计应用经验来总结一批,常见的钻机固控系统设备配置,共各位朋友参考学习(注:内容仅供参考,实际配套数量根据现场情况而定)本套固控系统配置表能够满足3000至9000m钻井工艺的要求。以保证钻井泥浆的净化、循环、配制、加重和储备等工作顺利进行。

正道能源固控系统主要设备配置有:液气分离器、泥浆振动筛、真空除气器、泥浆清洁器和钻井液离心机五级净化装置以及泥浆罐、水罐,油罐,泥浆搅拌器,混浆漏斗,供给泵(砂泵)补给设备(泵 罐)等组成。参考文章《石油钻井工程八大设备-钻井固控设备

固控系统管汇配置包括:高架管路(从井口至泥浆振动筛),罐底连通管路,泥浆泵吸入管路、混浆吸入管路,混浆排出管路、清水管路、泥浆枪管路、等各种管汇。参考文章《钻机固控系统管汇详解

固控系统辅助件配置:走道、梯子、栏杆、防爆灯、坐岗房、药品罐、电控系统等。

3000米钻井(750hp)ZJ30钻机固控系统设备配置表

序号固控设备固控设备型号数量单台设备参数
1液气分离器BWZYQ8001180-240 m³/h
2点火装置YPD-20/31
3泥浆振动筛BWZS1032≤120m3/h
4真空除气器BWZCQ2401≤240m³/h
5除砂除泥一体机BWZJ103-1S8N1
6钻井液离心机BWLWF450x842N1
7除砂泵BWSB6X5x12 37KW137KW
8除泥泵BWSB6X5x12 37KW137KW
9泥浆罐50方x3具3
10泥浆搅拌器BWJBQ11 KW711KW
11泥浆枪BWNJQ50-37
12液下供浆泵BW50YZ50-121
13射流混浆装置BWSLH150-501
14混浆泵BWSB6X5X12 37KW137KW


4000米钻井(1000hp)ZJ40钻机固控系统设备配置表

序号固控设备固控设备型号数量单台设备参数
1液气分离器BWZYQ10001260~320m³/h
2点火装置YPD-20/31
3泥浆振动筛BWZS1032≤120m3/h
4真空除气器BWZCQ2701≤270m³/h
5除砂除泥一体机BWZJ103-2S12N1
6除砂泵BWSB8X6-13-55KW155KW
7除泥泵BWSB8X6-13-55KW155KW
8泥浆罐50方x5具5
9泥浆搅拌器BWJBQ11KW1411KW
10泥浆枪BWNJQ50-314
11钻井液离心机BWLWF450×8421
12液下供浆泵BW50YZ50-121
13射流混浆装置BWSLH150-502
14剪切泵N/A0
15混浆泵BWSB8X6-13-55KW255KW

5000米钻井(1500hp)ZJ50钻机固控系统设备配置表

序号固控设备固控设备型号数量单台设备参数
1液气分离器BWZYQ10001260~320m³/h
2点火装置YPD-20/31
3泥浆振动筛BWZS1033≤120m3/h
4真空除气器BWZCQ2701≤270m³/h
5除砂除泥一体机BWZJ103-2S12N1
6除砂泵BWSB8X6-13-55KW155KW
7除泥泵BWSB8X6-13-55KW155KW
8泥浆罐50方x10具10
9泥浆搅拌器BWJBQ15KW2115KW
10泥浆枪BWNJQ50-312
11钻井液离心机BWLWF450×842+BWLWF3651+1
12液下供浆泵BW50YZ50-122
13射流混浆装置BWSLH150-503
14剪切泵BWJQB6545-55KW155KW
15混浆泵BWSB8X6-13-55KW255KW

7000米钻井(2000hp)ZJ70钻机固控系统设备配置表

序号固控设备固控设备型号数量单台设备参数
1液气分离器BWZYQ12001300~360m³/h
2点火装置YPD-20/31
3泥浆振动筛BWZS1044≤150m3/h
4真空除气器BWZCQ3001≤300m³/h
5除砂除泥一体机BWZJ104-2S12N1
6除砂泵BWSB8X6-13-55KW155KW
7除泥泵BWSB8X6-13-55KW155KW
8泥浆罐50方x12具12
9泥浆搅拌器BWJBQ15KW2715KW
10泥浆枪BWNJQ80-318
11钻井液离心机BWLWF450×842+BWLWF3651+1
12液下供浆泵BW50YZ50-122
13射流混浆装置BWSLH150-504
14剪切泵BWJQB6545-55KW155KW
15混浆泵BWSB8X6-13-55KW355KW

9000米钻井(3000hp)ZJ90钻机固控系统设备配置表

序号固控设备固控设备型号数量单台设备参数
1液气分离器BWZYQ12001300~360m³/h
2点火装置YPD-20/31
3泥浆振动筛BWZS1045≤150m3/h
4真空除气器BWZCQ3601≤360m³/h
5除砂除泥一体机BWZJ104-3S16N1
6除砂泵BWSB8X6-14-75KW175KW
7除泥泵BWSB8X6-13-75KW175KW
8泥浆罐50方x15具15
9泥浆搅拌器BWJBQ15KW3315KW
10泥浆枪BWNJQ80-324
11钻井液离心机BWLWF450×1000+BWLWF3651+1
12液下供浆泵BW50YZ50-122
13射流混浆装置BWSLH150-504
14剪切泵BWJQB6545-55KW155KW
15混浆泵BWSB8X6-13-55KW355KW

以上为3000-9000米钻井工程中ZJ30-ZJ90钻机固控系统设备基本配置表,因每个井场工程工况不同,系统配置将会有所不同,以上设备配置表仅供参考!详细的钻机固控系统配置方案,需要和正道能源技术工程师详细沟通,给客户提供详细的固控系统配套方案图和说明书。
