摘要:上一篇文章,给大家分享了《真空除气器的基本工作原理》,到底真空除气器是如何除气的?今天给大家分享钻井液真空除气器的除气全过程。

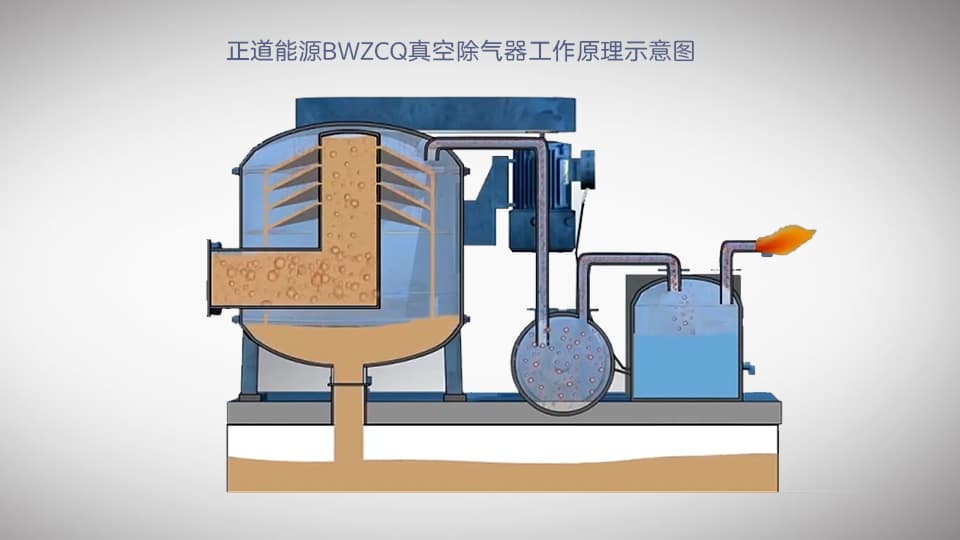

1.真空除气器真空泵将除气罐内抽到一定真空度,钻井液在压差作用下从钻井液罐中将钻井液吸入到真空除气器除气罐。
2.除气后的钻井液落入罐内下部储液室。随着储液室内液面的升高,浮子逐渐浮起,当液面升到足够高度时,浮子向上运动,并通过杠杆将球面阀开启,真空除气器管线随即与大气相通,使真空除气器除气罐内的真空度下降,罐内液面也随之下降,这就可避免内液面过高淹没阻流片导致真空除气器的除气效率降低。
3.当罐内液面降低到一定高度时,下落的浮子通过杠杆又将球面阀关闭,使抽气管线与大气隔绝,这时由于真空泵仍在不停地运转,罐内真空度重新增高,入罐的钻井液随之增加,真空除气器的罐内液面又逐渐上升。
4.这就可避免液面过低而造成砂泵吸不上钻井液,如此反复,真空除气器罐内液面高度就被自动调节在一个合适的范围内,从而保证真空除气器能连续正常工作。
5.当液面自动调节装置失灵时,液面可能上升到顶部。此时真空除气器顶部的浮子随液面上升,使上部安全阀门关闭,堵死链接真空泵的抽气管,从而避免钻井液被抽到真空泵,起到了安全保险的作用。
6.由于碰撞及分离轮的作用,使钻井液分离成薄层,浸入泥浆中的气泡破碎,气体逸出,通过真空泵的抽吸及气水分离器的分离,气体由分离器的排气管排往安全地带,泥浆则由叶轮排出罐外。
真空除气器的真空度一般为-0.030—-0.065MPa所以有很好的处理效率,除气效率可以高达≥95%。真空除气器的工作原来是在一个密闭的容器罐内通过真空泵的作用让去罐内产生部分真空的效果让钻井液中的气体可以有效的分离出来,从而达到除气的作用。
