钻井液气分离器的型号、类型和选型

行业知识 液气分离器36

钻井液气分离器有哪些型号和类型,液气分离器如何选型?本文将围绕这些主题,来为大家科普液气分离器的型号规格,分类类型以及如何选型等相关问题。

一、液气分离器的型号规格

在油气田钻井固控行业中,液气分离器的型号规格在行业里是统一的,用ZYQ来表示,正道能源的液气分离器型号规格为BWZYQ来表示,液气分离器的规格一般由其内壁直径的长度来规定,比如800mm直径,型号规格可定义为ZYQ-800型号,常见的型号有:

BWZYQ-800型:适用于ZJ30-ZJ50等钻机的固控系统,能够满足一定范围内的钻井液处理需求。
BWZYQ-1000型:相比800型,其处理能力更强,适用于ZJ40-ZJ70等钻机的固控系统。
BWZYQ-1200型:为更大规模的钻机如ZJ70-ZJ90等提供固控支持,具有更高的处理效率和稳定性。

具体液气分离器型号规格参数如下:

型号BWZYQ800BWZYQ1000BWZYQ1200
直径 (mm)800mm1000mm1200mm
处理量180-240 m³/h260~320m³/h300~360m³/h
设计压力1.6-6.4 Mpa1.6-6.4 Mpa1.6-6.4 Mpa
壁厚 (mm)10mm/其他10mm/其他10mm/其他
进液管4”4″5″
出液管10”10″10″
排气管6”8″8″
重量 (kg)1800 Kg2000Kg2500Kg
尺寸 (mm)2000×2000×5070mm2000×2000×5860mm2200×2200×6634mm
认证GB150/ASME

二、液气分离器的类型

液气分离器是钻井液除气设备中的一种,主要用来从旋转防喷器处进液,也可以从节流管汇处进液,分离出大气泡。关于液气分离器的类型,往往依照不同标准有不同分类形式,其中主要的分类标准通常按照液气分离器底部结构来分为两种类型,一种是封底式液气分离器,另外一种是开底式液气分离器。

1.封底式液气分离器

封底式液气分离器除气罐底部封闭,封底式。钻井液通过一根U型管线回到循环罐内。 除气罐内钻井液面的高度,可通过U管的高度增减来控制。油田钻井固控系统基本多用的是封底式液气分离器。

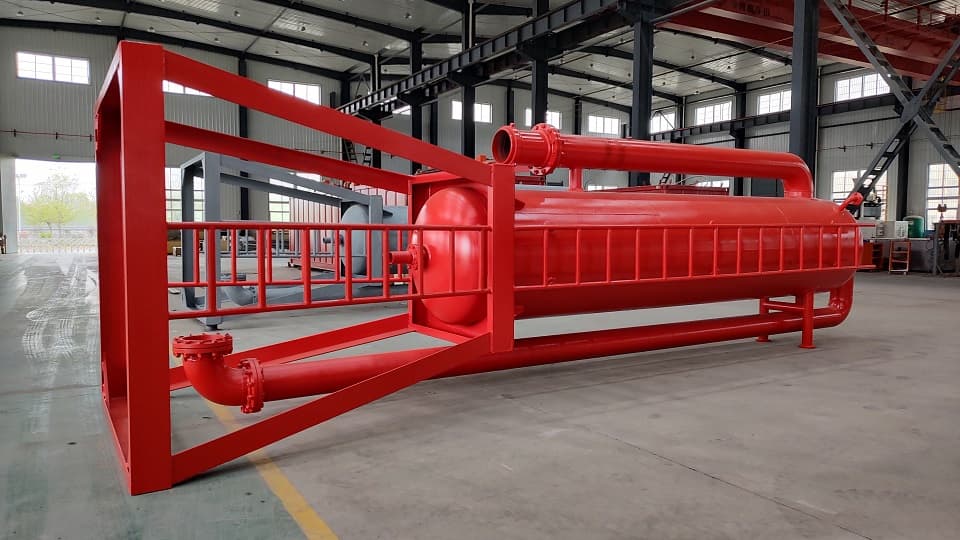

ASME认证BWZYQ-1200液气分离器

2.开底式液气分离器

开底式液气分离器下部半潜入钻井液中,没有罐底。罐内的液面依靠底部潜入,来控制从而实现气液分离,这种液气分离器在国外钻井固控系统中比较多见,国外将这中间液气分离器称做 “poor boy degasser”。封底式液气分离器和开底式液气分离器相比较,简单可靠的液气分离器是封底式的。开底式分离器次之,因为它的钻井液柱高度受到循环罐内液面高度限制。

三、液气分离器选型

通常钻井液气分离器的选型,可依据液气分离器的处理量选型,可根据液气分离器使用的场景选型。

据液气分离器的处理量选型时,主要根据钻井液出浆量来定,采用配大不配小的原则。如:一般ZJ20,ZJ30钻机的出浆量在120方/小时-180方/小时,选配液气分离器可以选择对应处理量的BWZYQ800型钻井液气分离器。ZJ40钻机-ZJ50钻机的出浆量在240方每小时左右,选配液气分离器可以选择对应处理量的BWZYQ1000型钻井液气分离器。ZJ70钻机-ZJ90钻机的出浆量在340方每小时左右,选配液气分离器可以选择对应处理量的BWZYQ1200型钻井液气分离器。

根据液气分离器使用的场景选型时,不同国家地区,不同的应用场景对液气分离器需要特殊认证如:DNV认证液气分离器、ASME认证液气分离器、NACE0175认证液气分离器、API 12J认证液气分离器等。比如:中东地区液气分离器选型需要ASME认证,欧美地区液气分离器选型需要API 12J认证等。

更多关于液气分离器设备相关信息可参考,正道能源产品详情页:液气分离器
