钻井液气分离器结构和工作原理

行业知识 液气分离器31

BWZYQ系列常压式钻井液液-气体分离器是气侵钻井液初级脱气的专用设备,主要用于清除气侵钻井液中直径大约在≥φ3mm的大气泡。本文将为大家介绍钻井液气分离器的内部构造和除气的工作原理。

一、钻井液气分离器结构

钻井液气分离器的结构主要包括罐体和管线两大部分,罐体主要包括:主体,进液口,排气口,分离板,排污口等组成,管线包括:进液管线,排液管线,排气管线,点火管线等。

1.罐体结构

① 主体:罐体是液气分离器的核心部分,通常采用耐压、耐腐蚀的材料制成,以适应钻井液的特性和工作环境。罐体的形状多为立式或卧式,立式罐体在处理沉砂方面表现更优。

② 进液口:进液口是钻井液进入分离器的入口,通常设计在罐体的上部或侧面。进液口的直径根据处理量的大小来确定,常见的进液口直径有φ168mm等。

③ 分流伞:分流伞是罐体内部的重要部件,是固定连接在罐体的内侧壁上,分流伞的伞边直径尺寸小于所述罐体的内径尺寸,分流伞位于所述进液管顶端管口的下方,其作用是将钻井液分散成薄层,增加气体与液体的接触面积,从而促进分离。

④ 排液口:排液口是分离后钻井液排出的出口,通常设计在罐体的底部或侧面。排液口的直径也根据处理量的大小来确定,常见的排液口直径有φ219mm等。

⑤ 排气口:排气口是分离后气体排出的出口,通常设计在罐体的顶部。排气口通过排气管与防喷点火燃烧装置相连,以确保分离出的气体得到安全处理。通常和电子点火装置相连,用于点燃分离出的气体,确保安全处理。

⑥ 底部排污口:底部排污口用于排放罐体内的残留钻井液和沉砂,以保持罐体的清洁和分离效率。

⑦ 支撑结构:液气分离器通常配备有支撑结构,如支架、吊耳等,用于固定和支撑罐体和管线,确保设备的稳定性和安全性。

2.管线结构

① 进液管线:进液管线连接节流管汇和液气分离器的进液口,用于将含气的钻井液输送至分离器内。

② 排液管线:排液管线连接液气分离器的排液口和钻井循环系统,用于将分离后的钻井液输送回循环系统。

③ 排气管线:排气管线连接液气分离器的排气口和防喷点火燃烧装置,用于将分离出的气体安全地排出并燃烧处理。

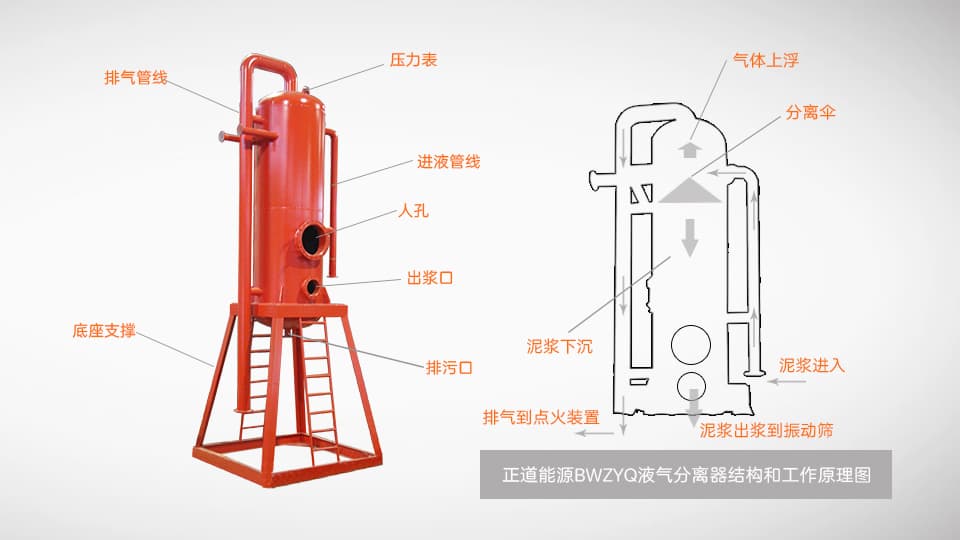

正道能源BWZYQ液气分离器结构和工作原理示意图

二、钻井液气分离器工作原理

钻井液气分离器的工作原理主要基于气体与液体的不同密度和物理特性,液气分离器是把液体和气体之间分离的设备,其工作原理:气侵钻井液从分离器进液口切线进入分离器内,顺内壁落在专门设计的一系列内挡板上,碰撞、增大暴露表面积,向下流动,造成紊流状态,使气体与钻井液分离。游离气体通过罐顶的气体出口排出,排气管长度由现场确定及配备,并引到安全处,而脱气后的钻井液排入循环罐。

液气分离器具体工作流程

钻井液气分离器通过一系列物理原理和设计巧妙的装置,实现了钻井液中气体与液体的有效分离。

① 分流管与折流板:泥浆首先冲击中部的分流管,使泥浆分散,并下落至一系列的折流板上。折流板的设计可以增加气体与液体的接触面积,促进分离。

② 进入分离器:当井内发生溢流时,地层中的气体会不断进入井筒。含气的钻井液通过节流管汇的节流阀控制流量后,经液气分离器的进液管进入分离器总成上部。

③ 初次分离:钻井液进入分离器后,首先会进行初次分离,使部分游离气体从钻井液中分离出来。

④ 多层分离板处理:经过初次分离后的钻井液由上向下流经多层分离板。在分离板上,钻井液被分离成薄层,使气体暴露在钻井液表面,气泡破裂,钻井液体和气体得到进一步分离。

⑤ 气体排出:分离出的气体通过分离器顶部的排气管排出,通常排往防喷点火燃烧装置进行处理。

⑥ 钻井液排出:除气后的钻井液经排液管排出分离器,进入钻井循环系统继续使用。

以上是钻井液气分离器的结构组成和整个除气的工作原理及过程。更多关于液气分离器相关设备信息,请参考:液气分离器
